La large gamme de produits d'alimentation d'iDealTek et la capacité unique de personnalisation des alimentations garantissent que chaque client peut obtenir une solution d'alimentation idéale et qualifiée.
État de disponibilité: | |
---|---|
Quantité: | |
Aperçu
L'alimentation haute tension série CCP1000 est une alimentation haute tension modulaire à entrée monophasée 220Vac.Toute la série HVPS adopte un châssis en aluminium petit et compact.La puissance de sortie conçue est jusqu'à 1KW avec les niveaux de tension de sortie, à 5KV / 10KV / 20KV / 30KV / 40KV / 50KV.
Polarité de sortie: positive ou négative (à la demande) En utilisant un onduleur résonant avec contrôle PWM, il s'agit d'un module d'alimentation haute tension de type à tension constante et à courant constant, la tension et le courant de sortie du module d'alimentation haute tension peuvent être réglé en continu d'environ 0 à la valeur nominale avec des potentiomètres installés sur le circuit imprimé local.
Le module de puissance HT est également équipé d'une interface DB9 pour faciliter le contrôle du bus des équipements d'installation embarqués.Les clients peuvent appliquer des signaux 0-10 V et des signaux de contact sec à l'interface selon notre définition d'interface pour obtenir des fonctions complètes de contrôle et de surveillance sur l'alimentation, comme le démarrage/arrêt haute tension, le réglage de la sortie et la lecture.
L'alimentation haute tension de la série CCP1000 est équipée de fonctions de protection complètes pour faire face aux conditions d'étincelles, de court-circuit et de surcharge.Avec le circuit de protection contre les décharges recommandé par iDealTek-Electronics, ce module haute tension peut également faire face aux conditions de charge et de décharge des condensateurs conventionnels et d'autres applications qui nécessitent les modules d'alimentation haute tension intégrés.
Caractéristiques
Fréquence de charge et de décharge : personnalisable
Précision de répétabilité : meilleure que 0,5 %
Résiste à l'augmentation du potentiel du sol.
Tension et courant de sortie réglables en continu.
Tension de sortie réglable via potentiomètre local ou à distance.
Polarité de sortie à la demande des clients.
Petite taille, poids léger
Sortie stable, haute efficacité (85%)
Caractéristiques | ||||||||||
Saisir | Valeur typique | Unité | ||||||||
Tension | 220 (200 ~ 240Vac) | Vac | ||||||||
Courant | < 6 @ 220Vca | A | ||||||||
Sortir | 5 | 10 | 20 | 30 | 40 | 50 | KV | |||
Varier | 0-5 | 0-10 | 0-20 | 0-30 | 0-40 | 0-50 | KV | |||
Puissance | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | W | |||
Courant | 200 | 100 | 50 | 33 | 25 | 20 | mA | |||
Caractéristiques | ||||||||||
Régulation de ligne | <0,5% | |||||||||
Régulation de charge | <0,5% | |||||||||
Dérive de température | <300ppm/℃ (température de travail<55℃) | |||||||||
Tension d'ondulation | <1% (@100% de charge) (valeur RMS) | |||||||||
Température de fonctionnement | -10℃ ~ 55℃ | |||||||||
Température de stockage | - 20℃ ~ 80℃ | |||||||||
Taille | 360 mm × 180 mm × 136 mm | |||||||||
Poids | 2Kg ~ 6Kg (dépend de la tension de sortie) |

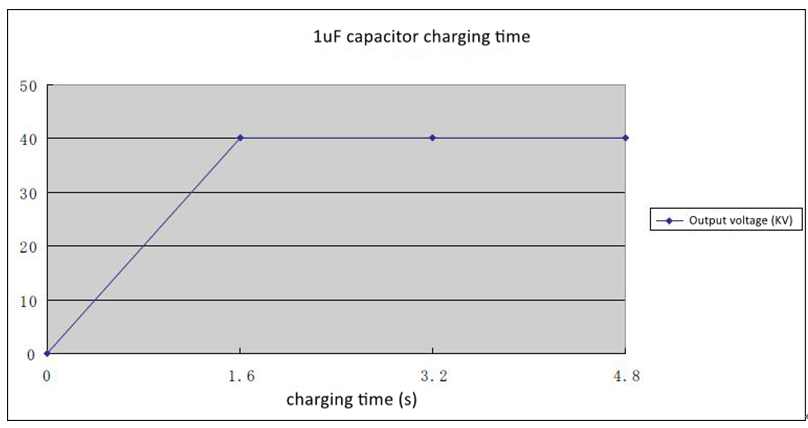

Courbe de puissance (40KV, 1000W)

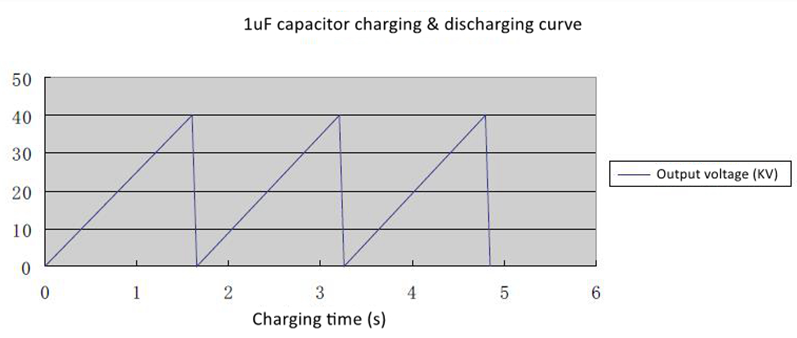

Courbe de charge et de décharge continue (40KV, 1000W)

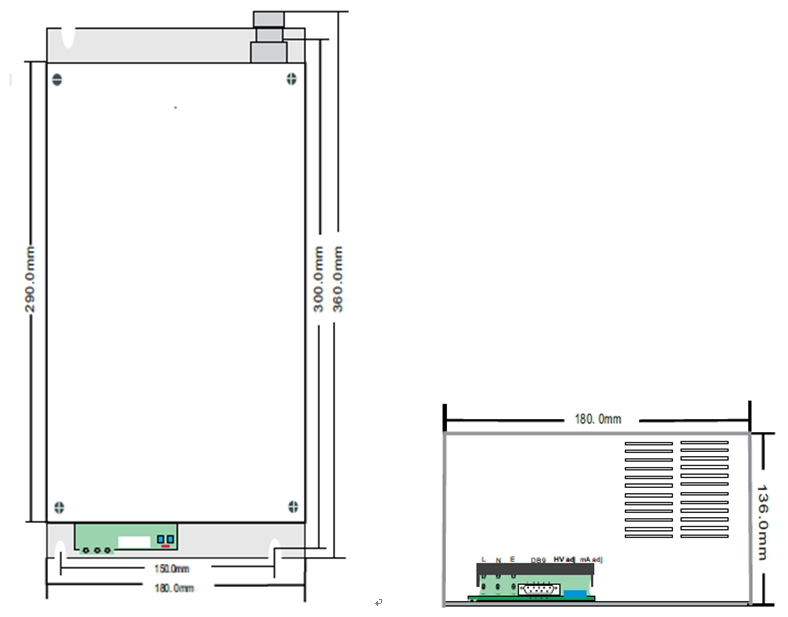

Dessin physique
Interfaces d'entrée | Interfaces de sortie | ||||||
Définition | Code PIN | Code PIN | Définition | ||||
LIGNE EN DIRECT | 1 | GND | GND | ||||
LIGNE NULLE | 2 | COU | Fin de charge | ||||
LIGNE DE TERRE | 3 | VDEM | Réglage de la tension | ||||

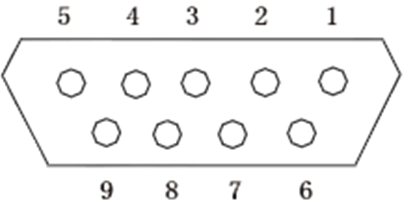

Interface de broche de contrôle DB9 (femelle) | 4 | VREF | Référence | ||||
| 5 | VFBK | Retour de tension | ||||
6 | +12VDC | +12V tension | |||||
7 | ACTIVER / INHIBLER HT | HT MARCHE / ARRÊT | |||||
8 | IDEM | Paramètre actuel | |||||
Le port sur la carte principale d'alimentation est femelle, le port mâle est requis pour la connexion afin de compléter les fonctions de contrôle correspondantes. | 9 | IFBK | Rétroaction actuelle | ||||
Enceinte | Alliage d'aluminium | ||||||
Description de la broche de contrôle Pin1 : contrôle GND (GND). Pin2 : détection de fin de charge, le circuit interne est une sortie de circuit ouvert du collecteur opt-coupleur, lorsque l'alimentation est en état de charge, la broche 2 à la terre (broche 1) est en état de coupure ;lorsque la tension du condensateur est complètement chargée, la broche 2 à la terre (broche 1) est conduite, ce qui ne laissera pas passer plus de 20 mA de courant.Lorsque la tension sur le condensateur est inférieure à la tension de charge définie, la broche 2 à la masse (broche 1) est restaurée à l'état de coupure à partir de l'état conduit. Pin3: réglage de la tension, 0-5V correspondant à la valeur de tension de sortie nominale 0. Pin4 : sortie de référence de tension 5 V. Pin5: retour de tension, 0-5V correspondant à la valeur de tension de sortie nominale 0. Pin6 : alimentation +12V pour usage externe, courant ne dépassant pas 200mA. Broche 7 : port d'activation/inhibition HV : ajoutez +12 Vdc entre cette broche et la broche 1, HV ON ;0V ou flottant, HV OFF. Pin8 : réglage actuel : 0-5V correspondant à la valeur actuelle nominale 0. Pin9 : retour de courant : 0-5 V correspondant à la valeur de courant nominale 0. | |||||||
Remarque: le courant du produit est échantillonné à partir du contrôle de courant primaire, la valeur du signal de réglage du courant doit être supérieure à 0,7 V, sinon aucune sortie de tension et de courant. |

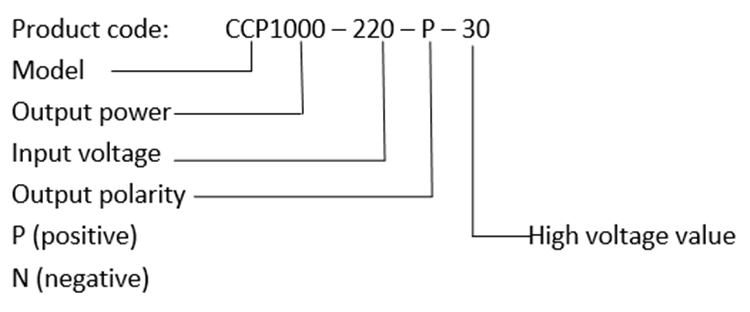

Règles de nommage
Consignes de sécurité
1. L'alimentation est une alimentation haute tension, veuillez l'utiliser avec précaution sous les instructions de personnes professionnelles, sinon cela causera un problème de sécurité humaine.
2.Veuillez vérifier les problèmes ci-dessous avant de démarrer l'alimentation.
(1) L'alimentation doit être située dans un état propre et sec.
(2)Aucun objet relatif en dehors de la sortie HT ou de la charge HT.
(3) Assurez-vous que le courant inverse de la charge est bien mis à la terre via les bornes GND sur le panneau arrière.

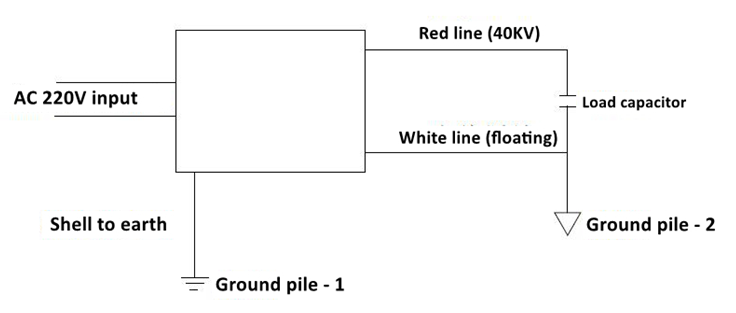

Schéma de câblage (pour référence seulement)
Description du produit: Le boulon de mise à la terre du produit sur le panneau arrière se connecte à la pile de mise à la terre 1, la borne noire sur le panneau arrière se connecte à la ligne blanche flottante et à l'extrémité négative de la capacité, c'est-à-dire la pile 2 dans l'image ci-dessus.
