Aperçu
L'alimentation haute tension de la série CCPS-6U est une version améliorée de l'alimentation de charge de condensateur haute tension CCP-6U.Il utilise un châssis monté en rack standard de 19 pouces 6U, avec une puissance de sortie allant jusqu'à 10KW et un niveau de tension de sortie de 5KV / 10KV / 20KV / 30KV / 40KV / 50KV / 60KV, l'alimentation de charge haute tension a atteint une augmentation substantielle de la capacité de charge de l'alimentation de charge haute tension montée en rack sur la base du maintien d'un rendement élevé, d'une vitesse de réponse de sortie élevée et d'une protection plus rapide et du démarrage de l'auto-récupération.
Le panneau avant de cette série d'alimentations de charge haute tension est contrôlé par un potentiomètre avec les compteurs LCD indiquant la sortie haute tension.Cette série d'alimentations de charge haute tension peut être équipée d'une interface RS485 et d'un logiciel de contrôle pour contrôler et surveiller les paramètres de fonctionnement de l'alimentation haute tension.
L'alimentation est équipée de protections plus complètes pour assurer un fonctionnement à long terme et fiable de l'alimentation à pleine charge, telles que: perte de phase d'entrée, surtension de sortie, surintensité, surchauffe, protection contre les courts-circuits, etc., et peut également être équipé d'un circuit de décharge pour gérer les conditions de charge et de décharge haute tension pour une protection efficace des alimentations haute tension et des condensateurs testés.
Caractéristiques
Peut être utilisé comme alimentation CC HV ou comme alimentation de charge de condensateur HV.
Tension de sortie réglable de 0 à 100%
Puissance de sortie : charge moyenne à 5 KJ/S et la puissance de charge maximale peut atteindre 12 KW.
Chargez en mode courant constant et passez en mode courant constant jusqu'à ce qu'il soit complètement chargé.
Système unique à double isolation, forte capacité anti-interférence.
Refroidissement par air forcé plus refroidissement par eau interne, conception très robuste.
Fonctions optionnelles
Contrôle de signal analogique 0~10V (interface DB<6U\") (+AC)
Interface de communication RS (RS232 / RS485 en option) (+RC)
Caractéristiques | |||
Saisir | Mode de connexion | Mode d'alimentation triphasé, quatre fils (PE), TN-S | |
Tension | 380Vac±10% | ||
La fréquence | 50 Hz/60 Hz ± 10 % | ||
Courant | Selon la puissance de sortie. | ||
Sortir | Puissance nominale | 6KW ~ 12KW (Max.) disponible ** | |
Plage de réglage de la tension de sortie | 5KV ~ 60KV disponible ** (Pour d'autres tensions de sortie, veuillez nous contacter pour plus de détails) | ||
Plage de réglage du courant de sortie | 0A ~ ****mA | ||
Polarité de sortie | Positif ou Négatif (tous deux disponibles) Le client doit choisir une polarité de sortie avant de commander. | ||
Mode travail | Tension constante (CV) / Courant constant (CC) | ||
Précision (CV) | Régulation de ligne | ≤0,5 % FS ± 1 chiffre (Taux de changement de tension de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation de ± 10 %) | |
Régulation de charge | ≤1% FS ± 1 chiffre (Taux de changement de tension de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Précision (CC) | Régulation de ligne | ≤0,5 % FS ± 1 chiffre (Taux de changement de tension de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation de ± 10 %) | |
Régulation de charge | ≤0,5 % FS ± 1 chiffre (taux de changement de tension de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Dérive de température | ≤0,03% FS (Taux de changement de tension de sortie toutes les 8 heures après la mise sous tension pendant une demi-heure) | ||
Ondulation (pp) | ≤0,5 % FS (mesuré à 80 % ~ 100 % de sortie nominale) | ||
Câble de sortie | Connecteur et ligne HT fournis par IdealTek. | ||
Efficacité | 90% | ||
Réglage et affichage | Mode de contrôle | Local | Potentiomètre 10 tours en face avant. |
À distance (Optionnel) | Interface de communication RS485. Conforme à la norme MODBUS-RTU. L'utilisateur peut contrôler et surveiller l'alimentation via une connexion RS485 avec un ordinateur, par exemple : lMarche / arrêt lTension de sortie et réglage et lecture du courant. lSurveillance de l'état de fonctionnement (tension constante, courant constant, défaut) | ||
Mode d'affichage | 41/2Affichage numérique LCD | ||
Erreur d'affichage | ≤±0,5 % FS ± 1 chiffre (plage : 5 % ~ 100 % de la valeur nominale) | ||
Résolution d'affichage | Selon les valeurs de tension et de courant de sortie. | ||
Fonctions de protection et de surveillance | Protection d'entrée | L'entrée manque de protection de phase. | |
Protection contre les surtensions de sortie (OVP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surtension. | ||
Protection contre les surintensités de sortie (OCP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surintensité. | ||
Protection contre la surchauffe (OTP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse sa valeur seuil. | ||
Protection contre les courts-circuits de sortie | L'alimentation passe automatiquement au fonctionnement CC lorsque la sortie est en court-circuit. | ||
Capacité de surcharge | Résiste au travail avec 1,05 fois le courant nominal. | ||
Bruit | 65dB | ||
Degré de protection | IP20 | ||
Méthode de refroidissement | l Refroidissement par air forcé l Refroidissement par air forcé + boucle interne de refroidissement par eau. Direction: La partie inférieure des côtés gauche et droit - In et Top - Out vent. Differ selon la puissance nominale de sortie. | ||
Temps de réponse de la protection transitoire de l'onduleur | 10us | ||
Conditions d'environnement de travail | Température ambiante | -5℃~+45℃ | |
Humidité | 10%~80% (sans condensation) | ||
Hauteur | 1000m | ||
Emplacement | Utilisation en intérieur uniquement Pas de poussières conductrices, de gaz ou de vapeur qui détruisent le milieu isolant Pas de vibrations et de chocs sévères, bonne ventilation. | ||
Taille (L*H*P) (mm) | 482*265,5*566,5 (châssis standard 19\\" 6U) | ||
Poids | Environ.45Kg | ||
Remarque : chaque alimentation a un test de rodage à pleine charge de 48 heures à 40 |
Description des panneaux avant et arrière de l'alimentation

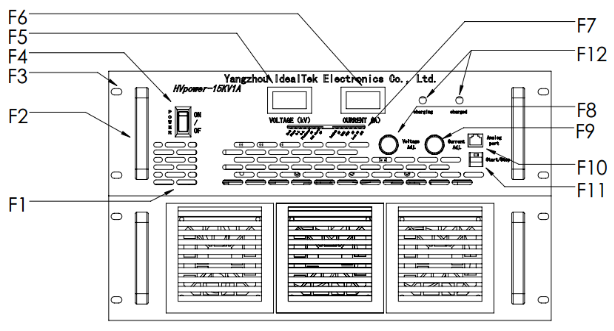

Description du panneau avant
Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
F1 | Entrée d'air de l'armoire de commande | Entrée d'air de dissipation thermique de l'armoire de commande | Gardez-le propre et lisse |
F2 | Manipuler | À des fins de déplacement et de levage | |
F3 | Trou de montage | Pour l'installation et la fixation d'armoires | |
F4 | Interrupteur | Alimentation électrique interrupteur ON/OFF | Mettre en position ON è Power ON Commutateur en position OFF è Power OFF |
F5 | TENSION | Affichage en temps réel de la tension de sortie | Affichage LED numérique |
F6 | COURANT | Affichage en temps réel du courant de sortie | Affichage LED numérique |
F7 | Signaux lumineux | Indication en temps réel de l'état de fonctionnement du module | Affichage des voyants |
F8 | Ajustement de la tension | Réglage de la tension de sortie | Tournez comme icône, réglage dans le sens des aiguilles d'une montre pour augmenter la tension de sortie, réglage dans le sens inverse des aiguilles d'une montre pour diminuer la tension de sortie. |
F9 | Réglage actuel | Réglage du courant de sortie | Tournez comme icône, réglage dans le sens des aiguilles d'une montre pour augmenter le courant de sortie, réglage dans le sens inverse des aiguilles d'une montre pour diminuer le courant de sortie. |
F10 | Port analogique | Port optionnel 232/485 (N/A pour cet appareil) | Veuillez vous connecter au port DB9 pour communiquer avec l'hôte. |
F11 | Start/Stop (avec serrure) | Marche/arrêt de la sortie HT | Appuyer vers le bas (voyant vert allumé) è HV START Appuyer vers le haut (voyant vert éteint) è HV STOP |
F12 | En charge/Chargé | Voyant de charge/état chargé | Charge allumée è En charge. Chargé allumé è Chargement terminé. |

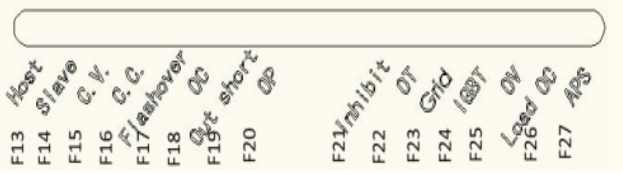

Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
F13 | Voyant de l'hôte | Voyant LED vert, allumé lorsque l'alimentation fonctionne en tant qu'unité hôte dans le cadre d'un fonctionnement en parallèle multi-unités. Remarque : voyant de l'hôte allumé sous le fonctionnement d'une seule unité. | Affichage des voyants |
F14 | Voyant esclave | Voyant LED vert, allumé lorsque l'alimentation fonctionne en tant qu'unité esclave dans le cadre d'un travail en parallèle multi-unités. Remarque : voyant esclave non allumé en fonctionnement monobloc. | Affichage des voyants |
F15 | Voyant CV | Voyant LED vert, allumé lorsque l'alimentation fonctionne en état CV. | Affichage des voyants |
F 16 | Voyant CC | Voyant LED vert, allumé lorsque l'alimentation fonctionne sous l'état CC. | Affichage des voyants |
F17 | Voyant clignotant | Voyant LED rouge, allumé lorsque la sortie d'alimentation a une décharge perturbatrice. | Affichage des voyants |
F18 | Voyant OC | Voyant LED rouge, allumé lorsque l'alimentation a une sortie d'onduleur interne surintensité. | Affichage des voyants |
F19 | Voyant lumineux court | Voyant LED rouge, allumé lorsque l'alimentation présente des courts-circuits en sortie. | Affichage des voyants |
F20 | Voyant OP | Voyant LED rouge, allumé lorsque la puissance de sortie de l'alimentation haute tension dépasse la limite. | Affichage des voyants |
F21 | Voyant d'inhibition | Voyant LED rouge, allumé lorsque la puissance de sortie est interdite par les nœuds externes du client. | Affichage des voyants |
F22 | Voyant OT | Voyant LED rouge, allumé lorsque l'alimentation a une surchauffe du module interne. | Affichage des voyants |
F23 | Voyant de la grille | Voyant LED rouge, allumé lorsque l'alimentation a une entrée anormale (c'est-à-dire: manque de phase ou hors de portée) | Affichage des voyants |
F24 | Voyant IGBT | Voyant LED rouge, allumé lorsque l'alimentation a un défaut interne de l'onduleur | Affichage des voyants |
F25 | Voyant OV | Voyant LED rouge, allumé lorsque la tension de sortie sort de la portée. | Affichage des voyants |
F26 | Voyant de charge OC | Voyant LED rouge, allumé lorsque le courant de sortie sort de la portée. | Affichage des voyants |
F27 | Voyant APS | Voyant LED rouge, allumé lorsque l'alimentation auxiliaire interne fonctionne. | Affichage des voyants |

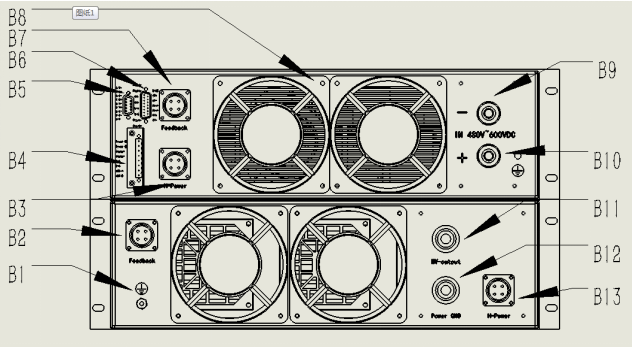

Description du panneau arrière
Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
B1 | GND | Partie du circuit principal, reliée à la terre. | Relié séparément à la terre. |
B2 | Prise d'air de l'armoire HT (Feedback) | Pour le raccordement de l'armoire HT et de l'armoire de commande. | Connectez-vous à la prise d'air de l'armoire de commande (Feedback) |
B3 | Prise d'air de l'armoire de commande (H-power) | Pour le raccordement de l'armoire de commande et de l'armoire HT. | Connectez-vous à la prise d'air de l'armoire HV (puissance H) |
B4 | Port d'entrée de l'armoire de commande | Port d'entrée de signal 485 à distance | Laissez-le déconnecté si aucun signal 485 n'est utilisé. |
B5 | Armoire de commande port DB9 | Télécommande / port de lecture | Connectez-vous au signal analogique externe pour la télécommande/lecture (c'est-à-dire : 0~10V) |
B6 | Armoire de commande port DB15 | Démarrage/arrêt à distance, port de signal TTL d'état de défaut | Connectez-vous au signal de démarrage/arrêt externe (c'est-à-dire : 24 V) Connectez-vous au signal analogique externe pour l'indication de l'état de défaut (c'est-à-dire : signal TTL) |
B7 | Prise d'air de l'armoire de commande (Feedback) | Pour le raccordement de l'armoire de commande et de l'armoire HT | Connectez-vous à la prise d'air de l'armoire HV (Feedback) |
B8 | Ventilateur de refroidissement (contrôlé par la température) | Ventilateur d'extraction, contrôlé par la température à l'intérieur de l'armoire | Plus la température à l'intérieur de l'armoire est élevée, plus la vitesse du ventilateur est rapide. |
B9 | EN 480V~600VDC | Se connecte à l'entrée DC480V ~ 600V | Le rouge est positif, le noir est négatif. |
B10/11 | sortie HT | Connecteur de sortie HT négative | Port de connexion |
B12 | Puissance GND | Connecteur de sortie positif | Port de connexion |
B13 | Prise d'air de l'armoire HT (H-power) | Pour le raccordement de l'armoire HT et de l'armoire de commande. | Connectez-vous à la prise d'air de l'armoire de commande (H-power) |
B4 Schéma de câblage / B5 Câblage interne / B6 Schéma de câblage | |||
Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
Z-1 | 485-A | 485-A | 485-A |
Z-2 | 485-B | 485-B | 485-B |
Z-3 | Nœud d'état ON/OFF à distance (facultatif) (N/A pour cet appareil) | Nœud d'état ON/OFF + | Mise hors tension, nœud fermé Mise sous tension, nœud ouvert |
Z-4 | Nœud d'état ON/OFF - | ||
X1 | Télécommande de tension (en option) (N/A pour cet appareil) | Télécommande tension + | Signal 0-10V pour le réglage de la tension de sortie 0-15KV |
X2 | Télécommande de tension - | ||
X3 | Télécommande actuelle (en option) (N/A pour cet appareil) | Télécommande actuelle + | Signal 0-10V pour le réglage du courant de sortie 0-1000mA |
X4 | Télécommande actuelle - | ||
X5 | Lecture à distance de la tension (en option) (N/A pour cet appareil) | Télérelève tension + | Signal 0-10V pour la lecture de la tension de sortie 0-15KV |
X6 | Lecture à distance de la tension - | ||
X7 | Lecture à distance actuelle (en option) (N/A pour cet appareil) | Lecture à distance actuelle + | Signal 0-10V pour la lecture du courant de sortie 0-1000mA |
X8 | Lecture à distance actuelle - | ||
X9 | N / A | N / A | N / A |
Y1 | Commande de démarrage/arrêt à distance (en option) (N/A pour cet appareil) | Démarrage : 24 V+ | Tension externe de 24 V pour la commande de démarrage/arrêt à distance de la sortie HT |
Y2 | Démarrage : 24 V- | ||
Y3 | N / A | N / A | N / A |
Y4 | N / A | N / A | N / A |
Y5 | Signal d'état de la tension de sortie (facultatif) (N/A pour cet appareil) | Sortir - | Tension de sortie \" 15kv, court-circuit collecteur. Tension de sortie < 15kv, collecteur en circuit ouvert. |
Y6 | Sortie + | ||
Y7 | Signal de détection de panne d'alimentation (optionnel) (N/A pour cet appareil) | Sortir - | L'alimentation fonctionne normalement, court-circuit du collecteur. L'alimentation a un défaut, le collecteur est en circuit ouvert. |
Y8 | Sortie + | ||
Y9 | Signal d'état du courant de sortie (facultatif) (N/A pour cet appareil) | Sortir - | Courant de sortie \" 1,05 A, court-circuit collecteur. Courant de sortie < 1,05A, collecteur en circuit ouvert. |
Y10 | Sortie + | ||
Y11 | Signal de détection d'état ARC (facultatif) (N/A pour cet appareil) | Sortir - | L'alimentation a un état ARC anormal, court-circuit du collecteur. L'alimentation fonctionne normalement, le collecteur est en circuit ouvert. |
Y12 | Sortie + | ||
Y13 | Signal d'état OT (facultatif) (N/A pour cet appareil) | Sortir - | L'alimentation a une surchauffe, un court-circuit du collecteur. L'alimentation fonctionne normalement, le collecteur est en circuit ouvert. |
Y14 | Sortie + | ||
Y15 | N / A | N / A | N / A |
Précaution de sécurité
1.Ce module d'alimentation a une sortie HV, seule une personne professionnelle peut l'utiliser.
2.Veuillez vous assurer d'une bonne mise à la terre avant l'opération.
3. L'alimentation de charge du condensateur a une faible énergie stockée en interne, veuillez ne pas fonctionner sans charge.
4. Gardez le module d'alimentation propre et une bonne ventilation.
5. Les connecteurs d'entrée et de sortie HV ou la charge HV ne touchent à rien.
Liste des modèles standards | |||||||
KV | mA | P(KW) | Mmodèle | KV | mA | P(KW) | Mmodèle |
5 | 1200 | 6 | CCPS-(N/P)6kW-5kV | 10 | 1200 | 12 | CCPS-(N/P)12kW-10kV |
10 | 600 | 6 | CCPS-(N/P)6kW-10kV | 15 | 800 | 12 | CCPS-(N/P)12kW-15kV |
15 | 400 | 6 | CCPS-(N/P)6kW-15kV | 20 | 600 | 12 | CCPS-(N/P)12kW-20kV |
20 | 300 | 6 | CCPS-(N/P)6kW-20kV | 30 | 200 | 6 | CCPS-(N/P)6kW-30kV |
30 | 167 | 5 | CCPS-(N/P)5kW-30kV | 40 | 150 | 6 | CCPS-(N/P)6kW-40kV |
40 | 125 | 5 | CCPS-(N/P)5kW-40kV | 45 | 133 | 6 | CCPS-(N/P)6kW-45kV |
50 | 100 | 5 | CCPS-(N/P)5kW-50kV | 50 | 120 | 6 | CCPS-(N/P)6kW-50kV |
60 | 100 | 6 | CCPS-(N/P)6kW-60kV | 60 | 200 | 12 | CCPS-(N/P)12kW-80kV |
D'autres modèles arrivent bientôt. |
Aperçu
L'alimentation haute tension de la série CCPS-6U est une version améliorée de l'alimentation de charge de condensateur haute tension CCP-6U.Il utilise un châssis monté en rack standard de 19 pouces 6U, avec une puissance de sortie allant jusqu'à 10KW et un niveau de tension de sortie de 5KV / 10KV / 20KV / 30KV / 40KV / 50KV / 60KV, l'alimentation de charge haute tension a atteint une augmentation substantielle de la capacité de charge de l'alimentation de charge haute tension montée en rack sur la base du maintien d'un rendement élevé, d'une vitesse de réponse de sortie élevée et d'une protection plus rapide et du démarrage de l'auto-récupération.
Le panneau avant de cette série d'alimentations de charge haute tension est contrôlé par un potentiomètre avec les compteurs LCD indiquant la sortie haute tension.Cette série d'alimentations de charge haute tension peut être équipée d'une interface RS485 et d'un logiciel de contrôle pour contrôler et surveiller les paramètres de fonctionnement de l'alimentation haute tension.
L'alimentation est équipée de protections plus complètes pour assurer un fonctionnement à long terme et fiable de l'alimentation à pleine charge, telles que: perte de phase d'entrée, surtension de sortie, surintensité, surchauffe, protection contre les courts-circuits, etc., et peut également être équipé d'un circuit de décharge pour gérer les conditions de charge et de décharge haute tension pour une protection efficace des alimentations haute tension et des condensateurs testés.
Caractéristiques
Peut être utilisé comme alimentation CC HV ou comme alimentation de charge de condensateur HV.
Tension de sortie réglable de 0 à 100%
Puissance de sortie : charge moyenne à 5 KJ/S et la puissance de charge maximale peut atteindre 12 KW.
Chargez en mode courant constant et passez en mode courant constant jusqu'à ce qu'il soit complètement chargé.
Système unique à double isolation, forte capacité anti-interférence.
Refroidissement par air forcé plus refroidissement par eau interne, conception très robuste.
Fonctions optionnelles
Contrôle de signal analogique 0~10V (interface DB<6U\") (+AC)
Interface de communication RS (RS232 / RS485 en option) (+RC)
Caractéristiques | |||
Saisir | Mode de connexion | Mode d'alimentation triphasé, quatre fils (PE), TN-S | |
Tension | 380Vac±10% | ||
La fréquence | 50 Hz/60 Hz ± 10 % | ||
Courant | Selon la puissance de sortie. | ||
Sortir | Puissance nominale | 6KW ~ 12KW (Max.) disponible ** | |
Plage de réglage de la tension de sortie | 5KV ~ 60KV disponible ** (Pour d'autres tensions de sortie, veuillez nous contacter pour plus de détails) | ||
Plage de réglage du courant de sortie | 0A ~ ****mA | ||
Polarité de sortie | Positif ou Négatif (tous deux disponibles) Le client doit choisir une polarité de sortie avant de commander. | ||
Mode travail | Tension constante (CV) / Courant constant (CC) | ||
Précision (CV) | Régulation de ligne | ≤0,5 % FS ± 1 chiffre (Taux de changement de tension de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation de ± 10 %) | |
Régulation de charge | ≤1% FS ± 1 chiffre (Taux de changement de tension de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Précision (CC) | Régulation de ligne | ≤0,5 % FS ± 1 chiffre (Taux de changement de tension de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation de ± 10 %) | |
Régulation de charge | ≤0,5 % FS ± 1 chiffre (taux de changement de tension de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Dérive de température | ≤0,03% FS (Taux de changement de tension de sortie toutes les 8 heures après la mise sous tension pendant une demi-heure) | ||
Ondulation (pp) | ≤0,5 % FS (mesuré à 80 % ~ 100 % de sortie nominale) | ||
Câble de sortie | Connecteur et ligne HT fournis par IdealTek. | ||
Efficacité | 90% | ||
Réglage et affichage | Mode de contrôle | Local | Potentiomètre 10 tours en face avant. |
À distance (Optionnel) | Interface de communication RS485. Conforme à la norme MODBUS-RTU. L'utilisateur peut contrôler et surveiller l'alimentation via une connexion RS485 avec un ordinateur, par exemple : lMarche / arrêt lTension de sortie et réglage et lecture du courant. lSurveillance de l'état de fonctionnement (tension constante, courant constant, défaut) | ||
Mode d'affichage | 41/2Affichage numérique LCD | ||
Erreur d'affichage | ≤±0,5 % FS ± 1 chiffre (plage : 5 % ~ 100 % de la valeur nominale) | ||
Résolution d'affichage | Selon les valeurs de tension et de courant de sortie. | ||
Fonctions de protection et de surveillance | Protection d'entrée | L'entrée manque de protection de phase. | |
Protection contre les surtensions de sortie (OVP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surtension. | ||
Protection contre les surintensités de sortie (OCP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surintensité. | ||
Protection contre la surchauffe (OTP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse sa valeur seuil. | ||
Protection contre les courts-circuits de sortie | L'alimentation passe automatiquement au fonctionnement CC lorsque la sortie est en court-circuit. | ||
Capacité de surcharge | Résiste au travail avec 1,05 fois le courant nominal. | ||
Bruit | 65dB | ||
Degré de protection | IP20 | ||
Méthode de refroidissement | l Refroidissement par air forcé l Refroidissement par air forcé + boucle interne de refroidissement par eau. Direction: La partie inférieure des côtés gauche et droit - In et Top - Out vent. Differ selon la puissance nominale de sortie. | ||
Temps de réponse de la protection transitoire de l'onduleur | 10us | ||
Conditions d'environnement de travail | Température ambiante | -5℃~+45℃ | |
Humidité | 10%~80% (sans condensation) | ||
Hauteur | 1000m | ||
Emplacement | Utilisation en intérieur uniquement Pas de poussières conductrices, de gaz ou de vapeur qui détruisent le milieu isolant Pas de vibrations et de chocs sévères, bonne ventilation. | ||
Taille (L*H*P) (mm) | 482*265,5*566,5 (châssis standard 19\\" 6U) | ||
Poids | Environ.45Kg | ||
Remarque : chaque alimentation a un test de rodage à pleine charge de 48 heures à 40 |
Description des panneaux avant et arrière de l'alimentation

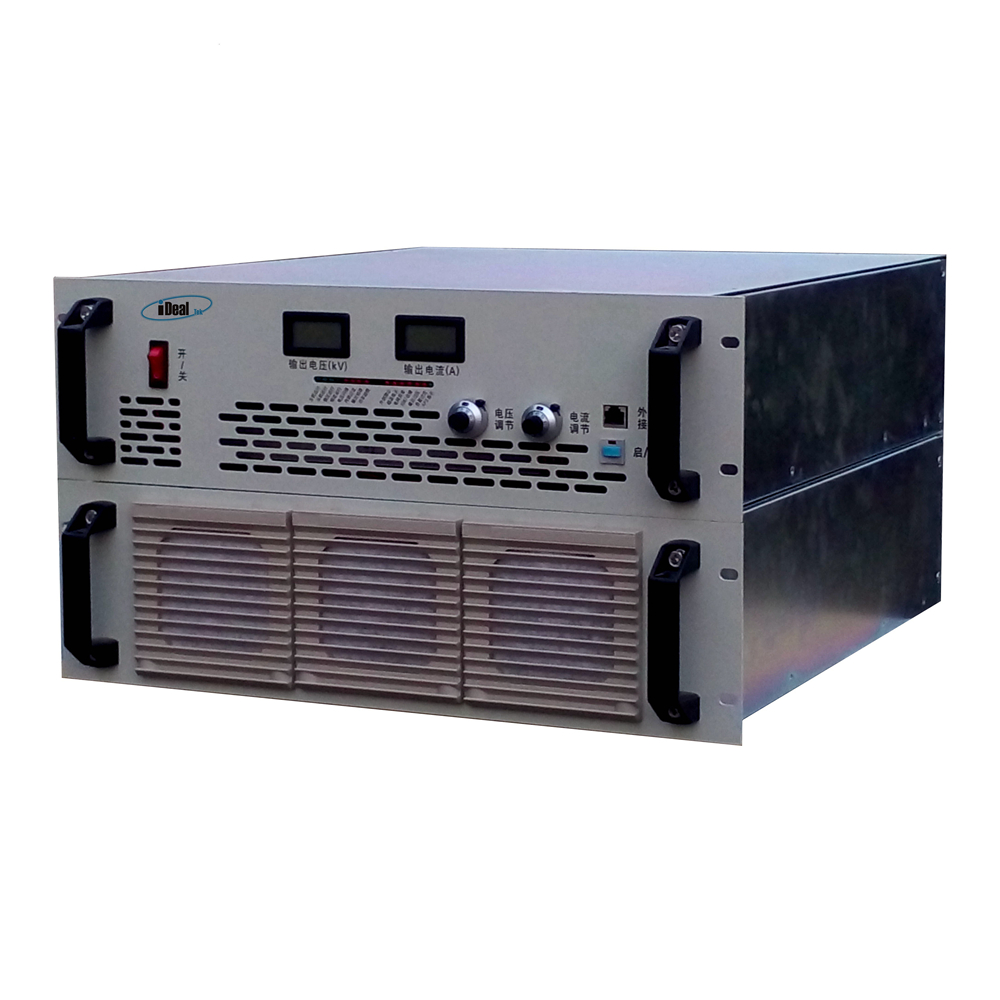

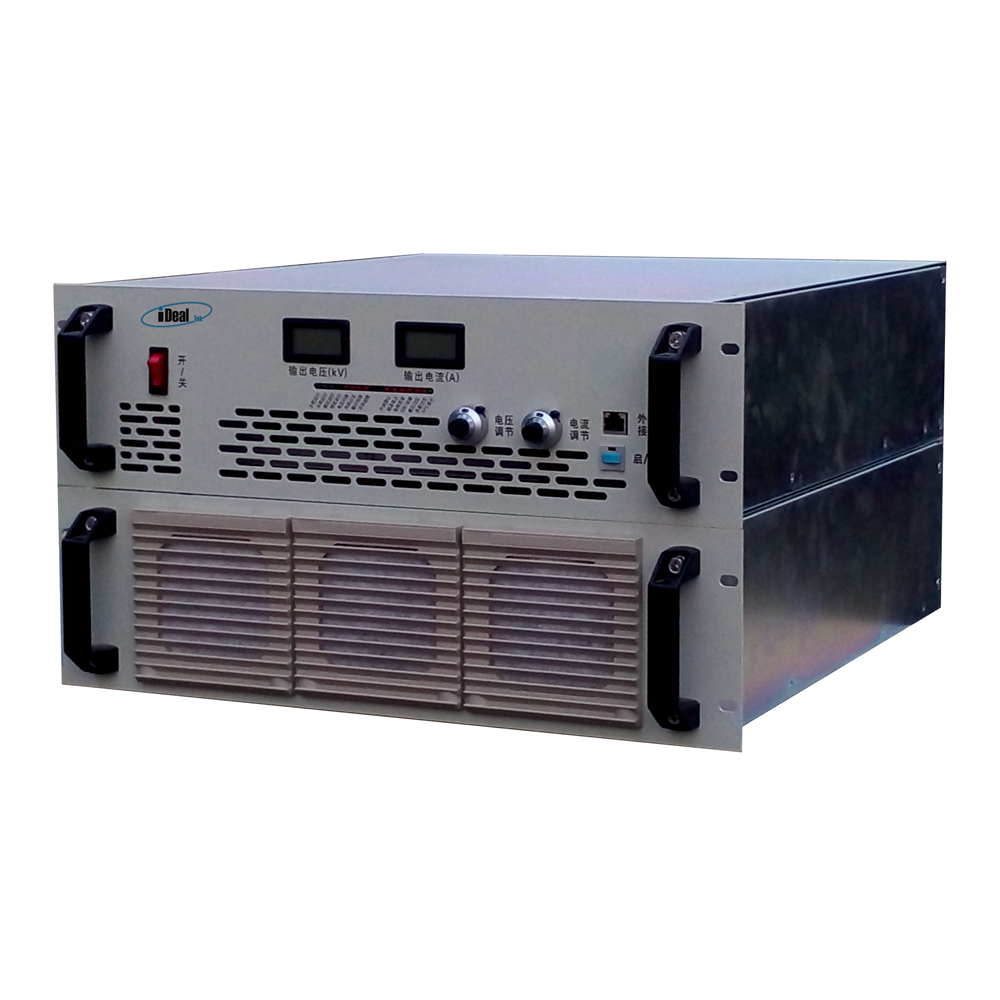

Description du panneau avant
Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
F1 | Entrée d'air de l'armoire de commande | Entrée d'air de dissipation thermique de l'armoire de commande | Gardez-le propre et lisse |
F2 | Manipuler | À des fins de déplacement et de levage | |
F3 | Trou de montage | Pour l'installation et la fixation d'armoires | |
F4 | Interrupteur | Alimentation électrique interrupteur ON/OFF | Mettre en position ON è Power ON Commutateur en position OFF è Power OFF |
F5 | TENSION | Affichage en temps réel de la tension de sortie | Affichage LED numérique |
F6 | COURANT | Affichage en temps réel du courant de sortie | Affichage LED numérique |
F7 | Signaux lumineux | Indication en temps réel de l'état de fonctionnement du module | Affichage des voyants |
F8 | Ajustement de la tension | Réglage de la tension de sortie | Tournez comme icône, réglage dans le sens des aiguilles d'une montre pour augmenter la tension de sortie, réglage dans le sens inverse des aiguilles d'une montre pour diminuer la tension de sortie. |
F9 | Réglage actuel | Réglage du courant de sortie | Tournez comme icône, réglage dans le sens des aiguilles d'une montre pour augmenter le courant de sortie, réglage dans le sens inverse des aiguilles d'une montre pour diminuer le courant de sortie. |
F10 | Port analogique | Port optionnel 232/485 (N/A pour cet appareil) | Veuillez vous connecter au port DB9 pour communiquer avec l'hôte. |
F11 | Start/Stop (avec serrure) | Marche/arrêt de la sortie HT | Appuyer vers le bas (voyant vert allumé) è HV START Appuyer vers le haut (voyant vert éteint) è HV STOP |
F12 | En charge/Chargé | Voyant de charge/état chargé | Charge allumée è En charge. Chargé allumé è Chargement terminé. |
Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
F13 | Voyant de l'hôte | Voyant LED vert, allumé lorsque l'alimentation fonctionne en tant qu'unité hôte dans le cadre d'un fonctionnement en parallèle multi-unités. Remarque : voyant de l'hôte allumé sous le fonctionnement d'une seule unité. | Affichage des voyants |
F14 | Voyant esclave | Voyant LED vert, allumé lorsque l'alimentation fonctionne en tant qu'unité esclave dans le cadre d'un travail en parallèle multi-unités. Remarque : voyant esclave non allumé en fonctionnement monobloc. | Affichage des voyants |
F15 | Voyant CV | Voyant LED vert, allumé lorsque l'alimentation fonctionne en état CV. | Affichage des voyants |
F 16 | Voyant CC | Voyant LED vert, allumé lorsque l'alimentation fonctionne sous l'état CC. | Affichage des voyants |
F17 | Voyant clignotant | Voyant LED rouge, allumé lorsque la sortie d'alimentation a une décharge perturbatrice. | Affichage des voyants |
F18 | Voyant OC | Voyant LED rouge, allumé lorsque l'alimentation a une sortie d'onduleur interne surintensité. | Affichage des voyants |
F19 | Voyant lumineux court | Voyant LED rouge, allumé lorsque l'alimentation présente des courts-circuits en sortie. | Affichage des voyants |
F20 | Voyant OP | Voyant LED rouge, allumé lorsque la puissance de sortie de l'alimentation haute tension dépasse la limite. | Affichage des voyants |
F21 | Voyant d'inhibition | Voyant LED rouge, allumé lorsque la puissance de sortie est interdite par les nœuds externes du client. | Affichage des voyants |
F22 | Voyant OT | Voyant LED rouge, allumé lorsque l'alimentation a une surchauffe du module interne. | Affichage des voyants |
F23 | Voyant de la grille | Voyant LED rouge, allumé lorsque l'alimentation a une entrée anormale (c'est-à-dire: manque de phase ou hors de portée) | Affichage des voyants |
F24 | Voyant IGBT | Voyant LED rouge, allumé lorsque l'alimentation a un défaut interne de l'onduleur | Affichage des voyants |
F25 | Voyant OV | Voyant LED rouge, allumé lorsque la tension de sortie sort de la portée. | Affichage des voyants |
F26 | Voyant de charge OC | Voyant LED rouge, allumé lorsque le courant de sortie sort de la portée. | Affichage des voyants |
F27 | Voyant APS | Voyant LED rouge, allumé lorsque l'alimentation auxiliaire interne fonctionne. | Affichage des voyants |
Description du panneau arrière
Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
B1 | GND | Partie du circuit principal, reliée à la terre. | Relié séparément à la terre. |
B2 | Prise d'air de l'armoire HT (Feedback) | Pour le raccordement de l'armoire HT et de l'armoire de commande. | Connectez-vous à la prise d'air de l'armoire de commande (Feedback) |
B3 | Prise d'air de l'armoire de commande (H-power) | Pour le raccordement de l'armoire de commande et de l'armoire HT. | Connectez-vous à la prise d'air de l'armoire HV (puissance H) |
B4 | Port d'entrée de l'armoire de commande | Port d'entrée de signal 485 à distance | Laissez-le déconnecté si aucun signal 485 n'est utilisé. |
B5 | Armoire de commande port DB9 | Télécommande / port de lecture | Connectez-vous au signal analogique externe pour la télécommande/lecture (c'est-à-dire : 0~10V) |
B6 | Armoire de commande port DB15 | Démarrage/arrêt à distance, port de signal TTL d'état de défaut | Connectez-vous au signal de démarrage/arrêt externe (c'est-à-dire : 24 V) Connectez-vous au signal analogique externe pour l'indication de l'état de défaut (c'est-à-dire : signal TTL) |
B7 | Prise d'air de l'armoire de commande (Feedback) | Pour le raccordement de l'armoire de commande et de l'armoire HT | Connectez-vous à la prise d'air de l'armoire HV (Feedback) |
B8 | Ventilateur de refroidissement (contrôlé par la température) | Ventilateur d'extraction, contrôlé par la température à l'intérieur de l'armoire | Plus la température à l'intérieur de l'armoire est élevée, plus la vitesse du ventilateur est rapide. |
B9 | EN 480V~600VDC | Se connecte à l'entrée DC480V ~ 600V | Le rouge est positif, le noir est négatif. |
B10/11 | sortie HT | Connecteur de sortie HT négative | Port de connexion |
B12 | Puissance GND | Connecteur de sortie positif | Port de connexion |
B13 | Prise d'air de l'armoire HT (H-power) | Pour le raccordement de l'armoire HT et de l'armoire de commande. | Connectez-vous à la prise d'air de l'armoire de commande (H-power) |
B4 Schéma de câblage / B5 Câblage interne / B6 Schéma de câblage | |||
Non. | Nom | Fonction | Instructions d'utilisation / d'affichage |
Z-1 | 485-A | 485-A | 485-A |
Z-2 | 485-B | 485-B | 485-B |
Z-3 | Nœud d'état ON/OFF à distance (facultatif) (N/A pour cet appareil) | Nœud d'état ON/OFF + | Mise hors tension, nœud fermé Mise sous tension, nœud ouvert |
Z-4 | Nœud d'état ON/OFF - | ||
X1 | Télécommande de tension (en option) (N/A pour cet appareil) | Télécommande tension + | Signal 0-10V pour le réglage de la tension de sortie 0-15KV |
X2 | Télécommande de tension - | ||
X3 | Télécommande actuelle (en option) (N/A pour cet appareil) | Télécommande actuelle + | Signal 0-10V pour le réglage du courant de sortie 0-1000mA |
X4 | Télécommande actuelle - | ||
X5 | Lecture à distance de la tension (en option) (N/A pour cet appareil) | Télérelève tension + | Signal 0-10V pour la lecture de la tension de sortie 0-15KV |
X6 | Lecture à distance de la tension - | ||
X7 | Lecture à distance actuelle (en option) (N/A pour cet appareil) | Lecture à distance actuelle + | Signal 0-10V pour la lecture du courant de sortie 0-1000mA |
X8 | Lecture à distance actuelle - | ||
X9 | N / A | N / A | N / A |
Y1 | Commande de démarrage/arrêt à distance (en option) (N/A pour cet appareil) | Démarrage : 24 V+ | Tension externe de 24 V pour la commande de démarrage/arrêt à distance de la sortie HT |
Y2 | Démarrage : 24 V- | ||
Y3 | N / A | N / A | N / A |
Y4 | N / A | N / A | N / A |
Y5 | Signal d'état de la tension de sortie (facultatif) (N/A pour cet appareil) | Sortir - | Tension de sortie \" 15kv, court-circuit collecteur. Tension de sortie < 15kv, collecteur en circuit ouvert. |
Y6 | Sortie + | ||
Y7 | Signal de détection de panne d'alimentation (optionnel) (N/A pour cet appareil) | Sortir - | L'alimentation fonctionne normalement, court-circuit du collecteur. L'alimentation a un défaut, le collecteur est en circuit ouvert. |
Y8 | Sortie + | ||
Y9 | Signal d'état du courant de sortie (facultatif) (N/A pour cet appareil) | Sortir - | Courant de sortie \" 1,05 A, court-circuit collecteur. Courant de sortie < 1,05A, collecteur en circuit ouvert. |
Y10 | Sortie + | ||
Y11 | Signal de détection d'état ARC (facultatif) (N/A pour cet appareil) | Sortir - | L'alimentation a un état ARC anormal, court-circuit du collecteur. L'alimentation fonctionne normalement, le collecteur est en circuit ouvert. |
Y12 | Sortie + | ||
Y13 | Signal d'état OT (facultatif) (N/A pour cet appareil) | Sortir - | L'alimentation a une surchauffe, un court-circuit du collecteur. L'alimentation fonctionne normalement, le collecteur est en circuit ouvert. |
Y14 | Sortie + | ||
Y15 | N / A | N / A | N / A |
Précaution de sécurité
1.Ce module d'alimentation a une sortie HV, seule une personne professionnelle peut l'utiliser.
2.Veuillez vous assurer d'une bonne mise à la terre avant l'opération.
3. L'alimentation de charge du condensateur a une faible énergie stockée en interne, veuillez ne pas fonctionner sans charge.
4. Gardez le module d'alimentation propre et une bonne ventilation.
5. Les connecteurs d'entrée et de sortie HV ou la charge HV ne touchent à rien.
Liste des modèles standards | |||||||
KV | mA | P(KW) | Mmodèle | KV | mA | P(KW) | Mmodèle |
5 | 1200 | 6 | CCPS-(N/P)6kW-5kV | 10 | 1200 | 12 | CCPS-(N/P)12kW-10kV |
10 | 600 | 6 | CCPS-(N/P)6kW-10kV | 15 | 800 | 12 | CCPS-(N/P)12kW-15kV |
15 | 400 | 6 | CCPS-(N/P)6kW-15kV | 20 | 600 | 12 | CCPS-(N/P)12kW-20kV |
20 | 300 | 6 | CCPS-(N/P)6kW-20kV | 30 | 200 | 6 | CCPS-(N/P)6kW-30kV |
30 | 167 | 5 | CCPS-(N/P)5kW-30kV | 40 | 150 | 6 | CCPS-(N/P)6kW-40kV |
40 | 125 | 5 | CCPS-(N/P)5kW-40kV | 45 | 133 | 6 | CCPS-(N/P)6kW-45kV |
50 | 100 | 5 | CCPS-(N/P)5kW-50kV | 50 | 120 | 6 | CCPS-(N/P)6kW-50kV |
60 | 100 | 6 | CCPS-(N/P)6kW-60kV | 60 | 200 | 12 | CCPS-(N/P)12kW-80kV |
D'autres modèles arrivent bientôt. |
