Aperçu
Les alimentations haute tension ultra haute puissance de la série HPS sont développées sur la base des alimentations haute tension haute puissance de la série HP utilisant des modules haute tension internes haute puissance en parallèle, utilisant une armoire standard de 19 pouces, une partie de commande, l'onduleur et le transformateur haute tension sont installés sur le côté sous une conception divisée.
Cette série d'alimentations haute tension est dotée de caractéristiques électroniques ultra-haute précision, haute précision et haute stabilité.La tension de sortie est facultative de 5KV à 300KV, et la puissance a atteint une plage ultra-large étonnante de 50KW à 500KW.L'alimentation adopte une méthode de refroidissement mixte de refroidissement par air de la partie de commande, de refroidissement par eau et de refroidissement par huile de l'unité d'alimentation principale.La technologie de redondance du module interne et le circuit de protection parfait assurent l'excellente fiabilité de l'alimentation sous haute tension et haute puissance de sortie.
Cette série d'alimentations haute tension haute puissance utilise des écrans tactiles avec des potentiomètres intégrés et le compteur LCD ou LCD pour le contrôle et la surveillance de la sortie haute tension.Cette série d'alimentations haute tension haute puissance peut être équipée d'une interface RS485 et d'un logiciel de contrôle pour contrôler et surveiller les paramètres de fonctionnement de l'alimentation haute tension.
Ce type d'alimentation est actuellement principalement personnalisé en fonction des exigences des clients, et les industries actuellement impliquées sont des industries de pointe telles que l'extraction de gravier, la charge de condensateurs de superpuissance, la fusion par faisceau d'électrons et le vieillissement des tubes.
Caractéristiques
Protection de court circuit
Pourrait accepter des étincelles de décharge à long terme et des courts-circuits pour des environnements spéciaux peuvent également être conçus pour être une protection contre les courts-circuits.
L'alimentation haute tension est équipée d'un circuit spécial de suppression des courts-circuits du courant de sortie pour empêcher la sortie de l'alimentation haute tension de se décharger et de provoquer un court-circuit
L'alimentation haute tension est équipée d'un circuit de protection de décharge spécial pour garantir que les autres équipements et l'alimentation ne sont pas endommagés.
Temps de protection ultra-court : lorsque le circuit de détection de courant sensible détecte que le courant dépasse la valeur définie de protection, l'alimentation permet au circuit de limitation de courant et de puissance de garantir que le courant de sortie est contrôlé dans les limites de la valeur définie.Le temps de démarrage de la protection est inférieur à 10 microsecondes et peut être atteint en 3 microsecondes selon les besoins.
Double circuit de protection contre le courant
La protection de premier niveau : Le circuit de commande de détection de courant dynamique stabilise le courant à la valeur de consigne de manière dynamique.
La protection de deuxième niveau : lorsque le circuit de commande de protection du seuil de courant de sortie détecte que le courant de sortie dépasse la valeur seuil définie, l'alimentation arrête immédiatement le cycle de sortie d'énergie en cours et entre dans le cycle de sortie d'énergie suivant lorsque le circuit se réinitialise, et le circuit de commande a un processus de démarrage progressif sur un nouveau cycle d'énergie après chaque réinitialisation, c'est-à-dire que la sortie d'énergie a un processus croissant de zéro au maximum.Ce mode de contrôle garantit un processus fluide pour chaque sortie d'énergie.
Le circuit de détection de flash de chute de tension d'alimentation détecte les courts-circuits et les étincelles de la charge pour la première fois et active le circuit de protection à temps.
Technologie de redondance
Le système d'alimentation haute puissance HPS a une configuration de redondance à l'intérieur, cette conception peut couper n'importe quelle unité ou groupe d'unités à tout moment sans interrompre le fonctionnement de l'ensemble du système d'alimentation.
L'application de cette technologie améliore la stabilité de certains systèmes qui ne peuvent pas être mis hors tension.
Conception de modules
Le système d'alimentation adopte une conception modulaire, l'onduleur frontal et le redressement de l'étage arrière sont indépendants l'un de l'autre, ce qui facilite l'installation et la maintenance.
Protection de survoltage
Lorsque la tension de sortie dépasse la tension limite supérieure définie par le client, l'alimentation coupe automatiquement la sortie et les alarmes.
Protection contre les surintensités
Valeur de protection contre les surintensités 0 ~ 100% valeur nominale réglable en continu, l'alimentation active la protection lorsque le courant dépasse la valeur de protection.
Protection de surcharge
L'alimentation a un circuit de protection contre les surcharges intégré pour empêcher l'alimentation d'être endommagée en raison d'une surcharge.
Protection contre la surchauffe
L'alimentation a un circuit de protection contre la surchauffe intégré, l'alimentation active la protection lorsque la température du radiateur d'alimentation dépasse 75 degrés et reprend automatiquement en dessous de 75 degrés.
Protection d'entrée de réseau
Arrêt de l'alimentation lorsque la tension d'entrée dépasse la plage de 342 V à 420 V.
Tension constante (CV) et courant constant (CC)
Tension et courant de sortie réglables en continu de 0 à la valeur nominale, CV et CC automatiquement commutables.
Ajustement de la tringlerie
La dernière technologie de réglage de liaison, utilisant un câble réseau pour connecter chaque module via un réglage synchrone de chaque module pour atteindre la sortie moyenne de chaque module.
Limite de surtension
L'entrée CA utilise une limite de courant d'appel active pour réduire l'impact sur le réseau lorsque l'entrée est sous tension.
Fonctions optionnelles
Écran tactile LCD (+LCD)
Contrôle de signal analogique 0 ~ 5V / 0 ~ 10V / 4 ~ 20mA.(port DB) (+CA)
Interface de communication RS (RS232 / RS485 en option) (+RC)
Protection contre les courts-circuits avec alarme sonore et lumineuse.(+SCA)
Fonctionnement par impulsions : peut être équipé d'un contrôleur de temps pour former une alimentation à impulsions CC (+PULSE)

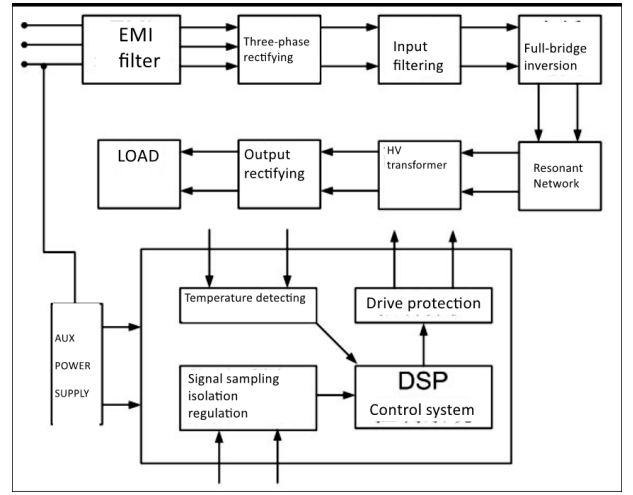

Schéma fonctionnel et technologie de clé
Technologie clé
L'alimentation haute tension HPS adopte la technologie de connexion série et parallèle multi-modules pour équilibrer la sortie de chaque module.
L'alimentation haute tension HPS adopte la technologie d'échantillonnage d'isolement de fibre optique.
L'alimentation haute tension HPS adopte le système de contrôle de la température pour contrôler la vitesse du ventilateur de refroidissement.Ce mode de contrôle du refroidissement réduit à la fois la consommation d'énergie inutile et le bruit du ventilateur tout en prolongeant la durée de vie du ventilateur.
L'alimentation haute tension HPS adopte un petit réservoir d'huile HV intégré et une structure de disposition modulaire, les composants haute tension sont immergés dans l'huile pour la dissipation thermique, ce qui réduit efficacement la température des composants électriques haute tension et prolonge considérablement la durée de vie de matériaux isolants.
Le transformateur haute tension dans le réservoir d'huile adopte un double mode d'isolation haute tension.
La technologie du caloduc est adoptée pour obtenir une meilleure dissipation du dissipateur thermique, une température locale plus basse des composants de puissance et prolonge considérablement la durée de vie des composants de puissance.
Diagramme
Caractéristiques | |||
Ientrée | Mode de connexion | Mode d'alimentation triphasé, quatre fils (PE), TN-S. | |
Tension | 380Vac (tolérance d'entrée : 10%) | ||
La fréquence | 50Hz/60Hz±10% | ||
Courant | Dépend de la puissance nominale de sortie | ||
Sortir | Puissance nominale | ****KW (Max.) | |
Plage de réglage de la tension de sortie | 0 ~ ***KV | ||
Plage de réglage du courant de sortie | 0A ~ *****mA | ||
Polarité de sortie | Positif ou Négatif (tous deux disponibles) Le client doit choisir une polarité de sortie avant de commander. | ||
Mode travail | Tension constante (CV) / Courant constant (CC) | ||
Précision (CV) | Régulation de ligne | ≤0,2% FS (Taux de changement de tension de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation spécifiée) | |
Régulation de charge | ≤0,2% FS (Taux de changement de tension de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Précision (CC) | Régulation de ligne | ≤0,2% FS (Taux de changement de courant de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation spécifiée) | |
Régulation de charge | ≤0,2% FS (Taux de changement du courant de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Ondulation (rms) | ≤0,3% FS (mesuré à 80% ~ 100% de sortie nominale) | ||
Connexion de sortie | Connecteur et ligne HT fournis par IdealTek. | ||
Facteur de puissance | cosΦ= 0,92 | ||
Efficacité | ≥90 % (mesuré à 80 % ~ 100 % de charge résistive) | ||
Capacité de travail | Résiste à un travail continu à long terme à pleine charge. | ||
Réglage et affichage | Mode de contrôle de sortie | Tension et courant réglables en continu via un potentiomètre à 10 tours ou un écran tactile avec fonction de verrouillage automatique. (Dépend de la puissance nominale de sortie) | |
Mode d'affichage | 41/2Affichage numérique LCD ou LCD (Dépend de la puissance nominale de sortie) | ||
Erreur d'affichage | ≤±0,5 % FS ± 1 chiffre (plage : 50 % ~ 100 % de la valeur nominale) | ||
Résolution d'affichage | Selon les valeurs de tension et de courant de sortie. | ||
Fonctions de protection et de surveillance | Protection d'entrée | L'entrée manque de protection de phase. | |
Protection de survoltage (OVP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surtension. | ||
Protection contre les surintensités (OCP) | Lorsque la charge des utilisateurs dépasse la charge nominale et provoque une surcharge, l'alimentation fonctionne en mode courant constant, le courant de sortie de l'alimentation ne change pas et la tension de sortie diminue. | ||
Protection contre la surchauffe (OTP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse sa valeur seuil. | ||
Protection de court circuit | Lorsqu'un court-circuit se produit entre la charge et la terre, l'alimentation fonctionne en mode courant constant, le courant est limité à la valeur maximale et la tension chute à 0 pour protéger l'onduleur interne des dommages. | ||
Temps de réponse de la protection transitoire de l'onduleur | 10us | ||
Dépassement de démarrage | Aucun dépassement de démarrage. | ||
Capacité de surcharge | Résiste au travail avec 1,05 fois le courant nominal. | ||
Mode protection courte | CC fonctionnant en court-circuit. | ||
Bruit | ≤65 ~ 75dB | ||
Degré de protection | IP20 | ||
Méthode de refroidissement | Refroidissement par air forcé / Refroidissement par immersion dans l'huile / Refroidissement par immersion dans l'huile + Refroidissement par eau + Refroidissement par air Réservoir d'huile HV : refroidissement immergé dans l'huile Partie redresseur et onduleur : refroidissement par eau (injection d'eau externe requise) Autres pièces : Refroidissement par air forcé. Direction: La partie inférieure des côtés gauche et droit - In et Top - Out vent | ||
Conditions d'environnement de travail | Température ambiante | -10℃～40℃ | |
Humidité | 10%～80% (sans condensation) Pas de poussières conductrices, de gaz ou de vapeur qui détruisent le milieu isolant Pas de vibrations et de chocs sévères, bonne ventilation. | ||
Hauteur | 2000m | ||
Conditions d'environnement de stockage | Température ambiante | -20℃～60℃ | |
Humidité | 10%～80% (sans condensation) | ||
Hauteur | 2000m | ||
Taille (L*H*P) (mm) | Armoire 19\\" avec une hauteur de 1000 mm / 1200 mm / 1800 mm (Dépend de la puissance nominale de sortie) | ||
Whuit | Dépend de la puissance nominale de sortie | ||
Remarque : chaque alimentation a un test de rodage à pleine charge de 48 heures à 40 Le produit peut être personnalisé à la demande. Remarque : les dispositifs de décharge pour la décharge de condensateur ne sont pas inclus, mais fournis par l'utilisateur. IDEALTEK peut fournir un interrupteur d'isolement de charge qui a un verrouillage avec un interrupteur marche/arrêt HT, (NE PEUT PAS ÊTRE UTILISÉ AVEC LA SORTIE HT ON !) (facultatif) | |||
Précaution de sécurité
1.Cette alimentation a une sortie HV, seule une personne professionnelle peut l'utiliser.
2.Veuillez vérifier l'alimentation comme ci-dessous avant le démarrage.
(1) Gardez l'alimentation propre et une bonne ventilation.
(2) Les connecteurs d'entrée et de sortie HV ou la charge HV ne touchent à rien.
Veuillez vérifier le courant de retour de la charge bien connecté avec le boulon GND à l'arrière de l'alimentation.
Liste des modèles
KV | mA | P(KW) | Mmodèle |
50 | 1000 | 50 | HPS-(N/P)50KW-50KV |
100 | 500 | 50 | HPS-(N/P)50KW-100KV |
200 | 250 | 50 | HPS-(N/P)50KW-200KV |
50 | 2000 | 100 | HPS-(N/P)100KW-50KV |
100 | 1000 | 100 | HPS-(N/P)100KW-100KV |
150 | 667 | 100 | HPS-(N/P)100KW-150KV |
200 | 500 | 100 | HPS-(N/P)100KW-200KV |
50 | 3000 | 150 | HPS-(N/P)150KW-50KV |
100 | 1500 | 150 | HPS-(N/P)150KW-100KV |
150 | 1000 | 150 | HPS-(N/P)150KW-150KV |
200 | 750 | 150 | HPS-(N/P)150KW-200KV |
100 | 2000 | 200 | HPS-(N/P)200KW-100KV |
200 | 1000 | 200 | HPS-(N/P)200KW-200KV |
150 | 2000 | 300 | HPS-(N/P)300KW-150KV |
300 | 1000 | 300 | HPS-(N/P)300KW-300KV |
D'autres modèles arrivent bientôt. | |||

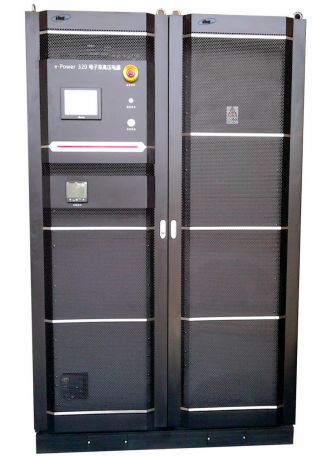

Dessins (pour référence seulement)
Armoire de qualité industrielle 19'' (RAL7035 / NOIR)
Aperçu
Les alimentations haute tension ultra haute puissance de la série HPS sont développées sur la base des alimentations haute tension haute puissance de la série HP utilisant des modules haute tension internes haute puissance en parallèle, utilisant une armoire standard de 19 pouces, une partie de commande, l'onduleur et le transformateur haute tension sont installés sur le côté sous une conception divisée.
Cette série d'alimentations haute tension est dotée de caractéristiques électroniques ultra-haute précision, haute précision et haute stabilité.La tension de sortie est facultative de 5KV à 300KV, et la puissance a atteint une plage ultra-large étonnante de 50KW à 500KW.L'alimentation adopte une méthode de refroidissement mixte de refroidissement par air de la partie de commande, de refroidissement par eau et de refroidissement par huile de l'unité d'alimentation principale.La technologie de redondance du module interne et le circuit de protection parfait assurent l'excellente fiabilité de l'alimentation sous haute tension et haute puissance de sortie.
Cette série d'alimentations haute tension haute puissance utilise des écrans tactiles avec des potentiomètres intégrés et le compteur LCD ou LCD pour le contrôle et la surveillance de la sortie haute tension.Cette série d'alimentations haute tension haute puissance peut être équipée d'une interface RS485 et d'un logiciel de contrôle pour contrôler et surveiller les paramètres de fonctionnement de l'alimentation haute tension.
Ce type d'alimentation est actuellement principalement personnalisé en fonction des exigences des clients, et les industries actuellement impliquées sont des industries de pointe telles que l'extraction de gravier, la charge de condensateurs de superpuissance, la fusion par faisceau d'électrons et le vieillissement des tubes.
Caractéristiques
Protection de court circuit
Pourrait accepter des étincelles de décharge à long terme et des courts-circuits pour des environnements spéciaux peuvent également être conçus pour être une protection contre les courts-circuits.
L'alimentation haute tension est équipée d'un circuit spécial de suppression des courts-circuits du courant de sortie pour empêcher la sortie de l'alimentation haute tension de se décharger et de provoquer un court-circuit
L'alimentation haute tension est équipée d'un circuit de protection de décharge spécial pour garantir que les autres équipements et l'alimentation ne sont pas endommagés.
Temps de protection ultra-court : lorsque le circuit de détection de courant sensible détecte que le courant dépasse la valeur définie de protection, l'alimentation permet au circuit de limitation de courant et de puissance de garantir que le courant de sortie est contrôlé dans les limites de la valeur définie.Le temps de démarrage de la protection est inférieur à 10 microsecondes et peut être atteint en 3 microsecondes selon les besoins.
Double circuit de protection contre le courant
La protection de premier niveau : Le circuit de commande de détection de courant dynamique stabilise le courant à la valeur de consigne de manière dynamique.
La protection de deuxième niveau : lorsque le circuit de commande de protection du seuil de courant de sortie détecte que le courant de sortie dépasse la valeur seuil définie, l'alimentation arrête immédiatement le cycle de sortie d'énergie en cours et entre dans le cycle de sortie d'énergie suivant lorsque le circuit se réinitialise, et le circuit de commande a un processus de démarrage progressif sur un nouveau cycle d'énergie après chaque réinitialisation, c'est-à-dire que la sortie d'énergie a un processus croissant de zéro au maximum.Ce mode de contrôle garantit un processus fluide pour chaque sortie d'énergie.
Le circuit de détection de flash de chute de tension d'alimentation détecte les courts-circuits et les étincelles de la charge pour la première fois et active le circuit de protection à temps.
Technologie de redondance
Le système d'alimentation haute puissance HPS a une configuration de redondance à l'intérieur, cette conception peut couper n'importe quelle unité ou groupe d'unités à tout moment sans interrompre le fonctionnement de l'ensemble du système d'alimentation.
L'application de cette technologie améliore la stabilité de certains systèmes qui ne peuvent pas être mis hors tension.
Conception de modules
Le système d'alimentation adopte une conception modulaire, l'onduleur frontal et le redressement de l'étage arrière sont indépendants l'un de l'autre, ce qui facilite l'installation et la maintenance.
Protection de survoltage
Lorsque la tension de sortie dépasse la tension limite supérieure définie par le client, l'alimentation coupe automatiquement la sortie et les alarmes.
Protection contre les surintensités
Valeur de protection contre les surintensités 0 ~ 100% valeur nominale réglable en continu, l'alimentation active la protection lorsque le courant dépasse la valeur de protection.
Protection de surcharge
L'alimentation a un circuit de protection contre les surcharges intégré pour empêcher l'alimentation d'être endommagée en raison d'une surcharge.
Protection contre la surchauffe
L'alimentation a un circuit de protection contre la surchauffe intégré, l'alimentation active la protection lorsque la température du radiateur d'alimentation dépasse 75 degrés et reprend automatiquement en dessous de 75 degrés.
Protection d'entrée de réseau
Arrêt de l'alimentation lorsque la tension d'entrée dépasse la plage de 342 V à 420 V.
Tension constante (CV) et courant constant (CC)
Tension et courant de sortie réglables en continu de 0 à la valeur nominale, CV et CC automatiquement commutables.
Ajustement de la tringlerie
La dernière technologie de réglage de liaison, utilisant un câble réseau pour connecter chaque module via un réglage synchrone de chaque module pour atteindre la sortie moyenne de chaque module.
Limite de surtension
L'entrée CA utilise une limite de courant d'appel active pour réduire l'impact sur le réseau lorsque l'entrée est sous tension.
Fonctions optionnelles
Écran tactile LCD (+LCD)
Contrôle de signal analogique 0 ~ 5V / 0 ~ 10V / 4 ~ 20mA.(port DB) (+CA)
Interface de communication RS (RS232 / RS485 en option) (+RC)
Protection contre les courts-circuits avec alarme sonore et lumineuse.(+SCA)
Fonctionnement par impulsions : peut être équipé d'un contrôleur de temps pour former une alimentation à impulsions CC (+PULSE)
Schéma fonctionnel et technologie de clé
Technologie clé
L'alimentation haute tension HPS adopte la technologie de connexion série et parallèle multi-modules pour équilibrer la sortie de chaque module.
L'alimentation haute tension HPS adopte la technologie d'échantillonnage d'isolement de fibre optique.
L'alimentation haute tension HPS adopte le système de contrôle de la température pour contrôler la vitesse du ventilateur de refroidissement.Ce mode de contrôle du refroidissement réduit à la fois la consommation d'énergie inutile et le bruit du ventilateur tout en prolongeant la durée de vie du ventilateur.
L'alimentation haute tension HPS adopte un petit réservoir d'huile HV intégré et une structure de disposition modulaire, les composants haute tension sont immergés dans l'huile pour la dissipation thermique, ce qui réduit efficacement la température des composants électriques haute tension et prolonge considérablement la durée de vie de matériaux isolants.
Le transformateur haute tension dans le réservoir d'huile adopte un double mode d'isolation haute tension.
La technologie du caloduc est adoptée pour obtenir une meilleure dissipation du dissipateur thermique, une température locale plus basse des composants de puissance et prolonge considérablement la durée de vie des composants de puissance.
Diagramme
Caractéristiques | |||
Ientrée | Mode de connexion | Mode d'alimentation triphasé, quatre fils (PE), TN-S. | |
Tension | 380Vac (tolérance d'entrée : 10%) | ||
La fréquence | 50Hz/60Hz±10% | ||
Courant | Dépend de la puissance nominale de sortie | ||
Sortir | Puissance nominale | ****KW (Max.) | |
Plage de réglage de la tension de sortie | 0 ~ ***KV | ||
Plage de réglage du courant de sortie | 0A ~ *****mA | ||
Polarité de sortie | Positif ou Négatif (tous deux disponibles) Le client doit choisir une polarité de sortie avant de commander. | ||
Mode travail | Tension constante (CV) / Courant constant (CC) | ||
Précision (CV) | Régulation de ligne | ≤0,2% FS (Taux de changement de tension de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation spécifiée) | |
Régulation de charge | ≤0,2% FS (Taux de changement de tension de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Précision (CC) | Régulation de ligne | ≤0,2% FS (Taux de changement de courant de sortie uniquement causé par des changements de tension d'entrée sur une plage de variation spécifiée) | |
Régulation de charge | ≤0,2% FS (Taux de changement du courant de sortie uniquement causé par les changements de charge sur toute la plage) | ||
Ondulation (rms) | ≤0,3% FS (mesuré à 80% ~ 100% de sortie nominale) | ||
Connexion de sortie | Connecteur et ligne HT fournis par IdealTek. | ||
Facteur de puissance | cosΦ= 0,92 | ||
Efficacité | ≥90 % (mesuré à 80 % ~ 100 % de charge résistive) | ||
Capacité de travail | Résiste à un travail continu à long terme à pleine charge. | ||
Réglage et affichage | Mode de contrôle de sortie | Tension et courant réglables en continu via un potentiomètre à 10 tours ou un écran tactile avec fonction de verrouillage automatique. (Dépend de la puissance nominale de sortie) | |
Mode d'affichage | 41/2Affichage numérique LCD ou LCD (Dépend de la puissance nominale de sortie) | ||
Erreur d'affichage | ≤±0,5 % FS ± 1 chiffre (plage : 50 % ~ 100 % de la valeur nominale) | ||
Résolution d'affichage | Selon les valeurs de tension et de courant de sortie. | ||
Fonctions de protection et de surveillance | Protection d'entrée | L'entrée manque de protection de phase. | |
Protection de survoltage (OVP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surtension. | ||
Protection contre les surintensités (OCP) | Lorsque la charge des utilisateurs dépasse la charge nominale et provoque une surcharge, l'alimentation fonctionne en mode courant constant, le courant de sortie de l'alimentation ne change pas et la tension de sortie diminue. | ||
Protection contre la surchauffe (OTP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse sa valeur seuil. | ||
Protection de court circuit | Lorsqu'un court-circuit se produit entre la charge et la terre, l'alimentation fonctionne en mode courant constant, le courant est limité à la valeur maximale et la tension chute à 0 pour protéger l'onduleur interne des dommages. | ||
Temps de réponse de la protection transitoire de l'onduleur | 10us | ||
Dépassement de démarrage | Aucun dépassement de démarrage. | ||
Capacité de surcharge | Résiste au travail avec 1,05 fois le courant nominal. | ||
Mode protection courte | CC fonctionnant en court-circuit. | ||
Bruit | ≤65 ~ 75dB | ||
Degré de protection | IP20 | ||
Méthode de refroidissement | Refroidissement par air forcé / Refroidissement par immersion dans l'huile / Refroidissement par immersion dans l'huile + Refroidissement par eau + Refroidissement par air Réservoir d'huile HV : refroidissement immergé dans l'huile Partie redresseur et onduleur : refroidissement par eau (injection d'eau externe requise) Autres pièces : Refroidissement par air forcé. Direction: La partie inférieure des côtés gauche et droit - In et Top - Out vent | ||
Conditions d'environnement de travail | Température ambiante | -10℃～40℃ | |
Humidité | 10%～80% (sans condensation) Pas de poussières conductrices, de gaz ou de vapeur qui détruisent le milieu isolant Pas de vibrations et de chocs sévères, bonne ventilation. | ||
Hauteur | 2000m | ||
Conditions d'environnement de stockage | Température ambiante | -20℃～60℃ | |
Humidité | 10%～80% (sans condensation) | ||
Hauteur | 2000m | ||
Taille (L*H*P) (mm) | Armoire 19\\" avec une hauteur de 1000 mm / 1200 mm / 1800 mm (Dépend de la puissance nominale de sortie) | ||
Whuit | Dépend de la puissance nominale de sortie | ||
Remarque : chaque alimentation a un test de rodage à pleine charge de 48 heures à 40 Le produit peut être personnalisé à la demande. Remarque : les dispositifs de décharge pour la décharge de condensateur ne sont pas inclus, mais fournis par l'utilisateur. IDEALTEK peut fournir un interrupteur d'isolement de charge qui a un verrouillage avec un interrupteur marche/arrêt HT, (NE PEUT PAS ÊTRE UTILISÉ AVEC LA SORTIE HT ON !) (facultatif) | |||
Précaution de sécurité
1.Cette alimentation a une sortie HV, seule une personne professionnelle peut l'utiliser.
2.Veuillez vérifier l'alimentation comme ci-dessous avant le démarrage.
(1) Gardez l'alimentation propre et une bonne ventilation.
(2) Les connecteurs d'entrée et de sortie HV ou la charge HV ne touchent à rien.
Veuillez vérifier le courant de retour de la charge bien connecté avec le boulon GND à l'arrière de l'alimentation.
Liste des modèles
KV | mA | P(KW) | Mmodèle |
50 | 1000 | 50 | HPS-(N/P)50KW-50KV |
100 | 500 | 50 | HPS-(N/P)50KW-100KV |
200 | 250 | 50 | HPS-(N/P)50KW-200KV |
50 | 2000 | 100 | HPS-(N/P)100KW-50KV |
100 | 1000 | 100 | HPS-(N/P)100KW-100KV |
150 | 667 | 100 | HPS-(N/P)100KW-150KV |
200 | 500 | 100 | HPS-(N/P)100KW-200KV |
50 | 3000 | 150 | HPS-(N/P)150KW-50KV |
100 | 1500 | 150 | HPS-(N/P)150KW-100KV |
150 | 1000 | 150 | HPS-(N/P)150KW-150KV |
200 | 750 | 150 | HPS-(N/P)150KW-200KV |
100 | 2000 | 200 | HPS-(N/P)200KW-100KV |
200 | 1000 | 200 | HPS-(N/P)200KW-200KV |
150 | 2000 | 300 | HPS-(N/P)300KW-150KV |
300 | 1000 | 300 | HPS-(N/P)300KW-300KV |
D'autres modèles arrivent bientôt. | |||
Dessins (pour référence seulement)

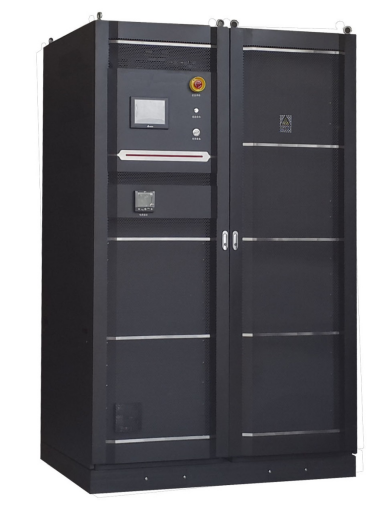

Armoire de qualité industrielle 19'' (RAL7035 / NOIR)
