La large gamme de produits d'alimentation d'iDealTek et la capacité unique de personnalisation des alimentations garantissent que chaque client peut obtenir une solution d'alimentation idéale et qualifiée.
État de disponibilité: | |
---|---|
Quantité: | |
Aperçu
L'alimentation haute tension de laboratoire de la série LTP est une alimentation haute tension spécialement conçue pour les applications de laboratoire haute tension.Il adopte un châssis standard 2U de 19 pouces avec une puissance de sortie conçue de 1KW et une plage de tension de sortie de 1KV à 60KV.
L'alimentation de laboratoire haute tension de la série LTP est une alimentation haute tension à tension constante et à courant constant.La tension et le courant de sortie peuvent être ajustés en continu de 0 à la valeur nominale via le potentiomètre de commande sur le panneau avant, et l'affichage de la sortie se fait via des LED KV et mA haute résolution.L'alimentation est également équipée d'une interface DB9 en standard, et des signaux 0-10 V et des signaux de contact sec peuvent être appliqués à l'interface pour assurer le contrôle et la surveillance de l'alimentation.
L'alimentation de laboratoire haute tension présente des caractéristiques de sortie de haute précision, de stabilité élevée et de faible ondulation.La stabilité et l'ondulation peuvent atteindre le niveau de 0,1%.Dans le même temps, l'alimentation est équipée de fonctions de protection complètes pour faire face aux étincelles, aux courts-circuits, aux surcharges et aux conditions de décharge de charges.
À l'heure actuelle, les alimentations électriques haute tension de laboratoire sont principalement utilisées pour les bancs d'essai haute tension de laboratoire, l'électrostatique, les tests d'isolement et les applications d'électrophorèse.
Caractéristiques
Modes de travail CV/CC.
Tension et courant de sortie réglables de 0 à 100%
Sortie HV stable et à faible ondulation.
Affichage des compteurs numériques à LED à 4 chiffres.
Fonctions de protection parfaites et complètes
Structure compacte, petite taille et poids léger.
Fonctions optionnelles
Contrôle de signal analogique 0~10V (interface DB standard) (+AC)
Interface de communication RS (RS232 / RS485 en option) (+RC)
Caractéristiques | |||
Saisir | Tension | Monophasé 220V±10% | |
La fréquence | 50 Hz/60 Hz | ||
Lien | Ligne d'entrée fournie par iDealTek.(1 mètre) | ||
Sortir | Puissance nominale | ****W | |
Plage de réglage de la tension de sortie | 1KV/2KV/3KV/4KV5KV/10KV/20KV/30KV/40KV/50KV/60KV disponible ** (Pour d'autres tensions de sortie, veuillez nous contacter pour plus de détails) | ||
Plage de réglage du courant de sortie | 0A ~ ****mA | ||
Polarité de sortie | Positif ou Négatif (tous deux disponibles) Le client doit choisir une polarité de sortie avant de commander. | ||
Régulation de ligne | 0,1 % pour ±10 % de variation de la tension d'entrée. | ||
Régulation de charge | 0,1% pour aucune charge à pleine charge à la sortie. | ||
Ondulation (Vr.ms) | ≤0.1%@ sortie nominale. | ||
Connexion de sortie | Câble et connecteur haute tension de 1,5 mètre fournis par IdealTek. | ||
Efficacité | 85% | ||
Réglage et affichage | Mode de contrôle de sortie | Local | Potentiomètre 10 tours en face avant. |
À distance | Port analogique DB9 et port de communication RS485. | ||
Mode d'affichage | Mode d'affichage | 41/2Affichage numérique LED | |
Résolution d'affichage | |||
Fonctions de protection et de surveillance | Protection de décharge de charge | Lorsque la charge est déchargée en raison d'une distance de sécurité insuffisante entre la charge et la terre, l'alimentation arrête la sortie haute tension, puis redémarre, alors cyclez comme ceci jusqu'à ce que le défaut de décharge soit éliminé. | |
Protection de court circuit | Lorsqu'un court-circuit se produit entre la charge et la terre, l'alimentation fonctionne en mode courant constant, le courant est limité à la valeur maximale et la tension chute à 0 pour protéger l'onduleur interne des dommages. | ||
Protection contre les surintensités | Lorsque la charge des utilisateurs dépasse la charge nominale et provoque une surcharge, l'alimentation fonctionne en mode courant constant, le courant de sortie de l'alimentation ne change pas et la tension de sortie diminue. | ||
Protection de survoltage | Lorsque l'alimentation est déchargée, l'alimentation fonctionne en mode tension constante pour éviter que l'alimentation ne soit endommagée par une surtension. | ||
Bruit | 55dB | ||
Degré de protection | IP20 | ||
Méthode de refroidissement | Refroidissement par air forcé | ||
MTBF | 50000 heures @ 25℃ | ||
Conditions d'environnement de travail | Température ambiante | 10℃~40℃ | |
Humidité | 10%~90% (sans condensation) | ||
Hauteur | 2000m | ||
Conditions d'environnement de stockage | Température ambiante | -20℃~60℃ | |
Humidité | 10%~90% (sans condensation) | ||
Hauteur | 2000m | ||
Taille (L*H*P) (mm) | 200*100*300 (≤30W) 500*88*600 (châssis standard 19'' 2U) (\"30W) | ||
|
Précaution de sécurité
1.Ce module d'alimentation a une sortie HV, seule une personne professionnelle peut l'utiliser.
2.Veuillez vérifier le module d'alimentation comme ci-dessous avant le démarrage.
(1) Gardez le module d'alimentation propre et une bonne ventilation.
(2) Les connecteurs d'entrée et de sortie HV ou la charge HV ne touchent à rien.
(3)Veuillez vérifier le courant de retour de la charge bien connecté avec le boulon GND à l'arrière du module d'alimentation.
Liste des modèles | |||
KV | mA | P (KW) | Modèle |
1 | 1000 | 1 | LTP-220VAC-(N/P)1KW-1KV |
2 | 500 | 1 | LTP-220VAC-(N/P)1KW-2KV |
3 | 333 | 1 | LTP-220VAC-(N/P)1KW-3KV |
4 | 250 | 1 | LTP-220VAC-(N/P)1KW-4KV |
5 | 200 | 1 | LTP-220VAC-(N/P)1KW-5KV |
10 | 100 | 1 | LTP-220VAC-(N/P)1KW-10KV |
20 | 50 | 1 | LTP-220VAC-(N/P)1KW-20KV |
30 | 33.3 | 1 | LTP-220VAC-(N/P)1KW-30KV |
40 | 25 | 1 | LTP-220VAC-(N/P)1KW-40KV |
D'autres modèles arrivent bientôt. |
Dessins (pour référence seulement)

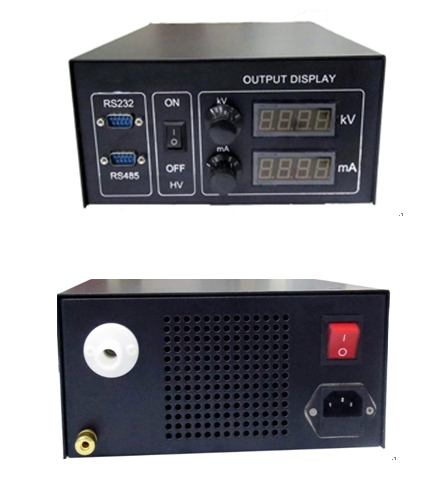

200*100*300 (≤30W) (noir)

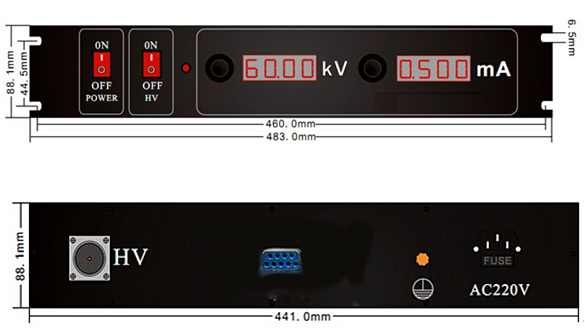

Châssis 2U (\"30W) (RAL7035)

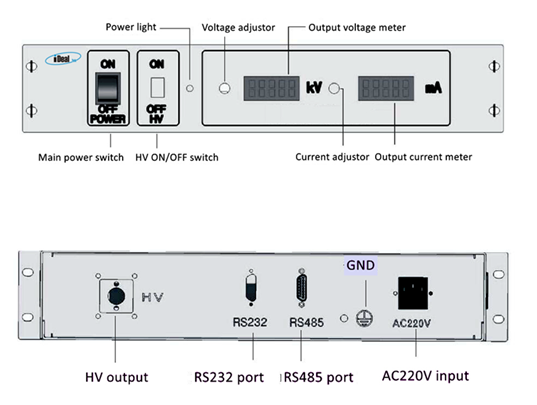

Châssis 2U (\"100W) (Noir)

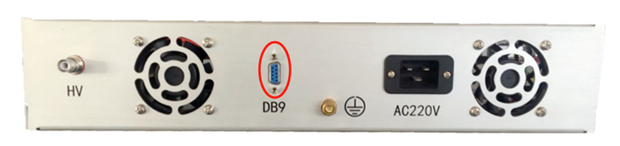

Port analogique DB9
1.GND : masse du signal.
2.NC : N/A
3.HV DEM : réglage de la tension de sortie, 0-5 V correspond à une tension maximale de 0.
4.GND : masse du signal.
5.HV FBK : rétroaction HV, 0-5 V correspond à une tension maximale de 0.
6.L / R À DISTANCE : 0V = LOCAL, 12Vdc = REMODE
7. HV INHIBIT 0V = HV ON, 12Vdc = HV OFF
8.IDEM : réglage du courant de sortie, 0-5 V correspond au courant 0-maximum.
9.IFBK : retour de courant, 0-5V correspond à 0-courant maximum.
