Aperçu
L'alimentation haute tension de la série CCP-6U étend et améliore la capacité de sortie sur la base de l'alimentation de charge de condensateur haute tension CCP-4U.Il adopte un châssis de montage en rack standard de 19 pouces 6U, la puissance de sortie peut atteindre 6KW et le niveau de tension de sortie est de 1KV/2KV/3KV/4KV/5KV/6KV/8KV/10KV/12KV/15KV/20KV/30KV/ 40KV / 50KV / 60KV / 70KV / 80KV / 100KV, l'alimentation haute tension de charge étend la tension de sortie et la plage de puissance sur la base du maintien d'un rendement élevé, d'une vitesse de réponse de sortie élevée et de fonctions d'auto-récupération de démarrage de protection plus rapides.
La tension et le courant de sortie de l'alimentation peuvent être contrôlés et lus via le panneau de commande avant.Et, cette série d'alimentations est également équipée d'une interface DB50 en standard.Les clients peuvent éditer le logiciel de contrôle selon notre protocole de communication ou appliquer un signal 0 - 10V et un signal de contact sec sur l'interface selon notre définition d'interface pour réaliser le contrôle et la surveillance de l'alimentation, comme le démarrage/arrêt haute tension, les paramètres de sortie et lectures.
Avec des fonctions de protection complètes, les alimentations haute tension peuvent gérer les surtensions, les surintensités, les décharges de charge et d'autres situations.
Caractéristiques
Peut être utilisé comme alimentation CC HV ou comme alimentation de charge de condensateur HV.
Tension de sortie réglable de 0 à 100%
Puissance de sortie : charge moyenne à 3 KJ/S et la puissance de charge maximale peut atteindre 6 KW.
Chargez en mode courant constant et passez en mode courant constant jusqu'à ce qu'il soit complètement chargé.
Système unique à double isolation, forte capacité anti-interférence.
Refroidissement par air forcé, conception très robuste.
Applications
Implantation par faisceau d'ions
Procédé semi-conducteur
Soudage par faisceau d'électrons
Charge de condensateur
Émetteur RF haute puissance
Précipitateur électrostatique
Système à rayons X
Fonctions à distance
Contrôle de signal analogique 0~10V (interface DB50<6U\")
Interface de communication RS (port de communication RS485)
Caractéristiques | |||
Ientrée | Tension | 380Vac triphasé (tolérance d'entrée : 10%) | |
La fréquence | 50 Hz/60 Hz | ||
Lien | Ligne d'entrée fournie par iDealTek.(1,5 mètres) | ||
Sortir | Puissance nominale | 3KW ~ 6KW (Max.) disponible ** | |
Plage de réglage de la tension de sortie | 1KV / 2KV / 3KV / 4KV / 5KV / 6KV / 8KV / 10KV / 12KV / 15KV / 20KV / 30KV / 40KV / 50KV / 60KV / 70KV / 80KV / 100KV disponible ** (Pour d'autres tensions de sortie, veuillez nous contacter pour plus de détails) | ||
Plage de réglage du courant de sortie | 0A ~ ****mA | ||
Polarité de sortie | Positif ou Négatif (tous deux disponibles) Le client doit choisir une polarité de sortie avant de commander. | ||
Régulation de ligne | ≤0,1 % pour un changement de ±10 % de la tension d'entrée. | ||
Régulation de charge | ≤0,1% pour aucune charge à pleine charge à la sortie. | ||
Ondulation (Vr.ms) | ≤0,1% @ sortie nominale. | ||
Connexion de sortie | Câble haute tension blindé détachable fourni par IdealTek.(3 mètres) | ||
Efficacité | 90% | ||
Réglage et affichage | Mode de contrôle de sortie | Local | Potentiomètre 10 tours en face avant. |
À distance | DPort analogique B50 et port de communication RS485. | ||
Mode d'affichage | Mode d'affichage | 41/2Affichage numérique LED | |
Résolution d'affichage | |||
Fonctions de protection et de surveillance | Protection de décharge de charge | Lorsque la charge est déchargée en raison d'une distance de sécurité insuffisante entre la charge et la terre, l'alimentation arrête la sortie haute tension, puis redémarre, alors cyclez comme ceci jusqu'à ce que le défaut de décharge soit éliminé. | |
Protection de court circuit | Lorsqu'un court-circuit se produit entre la charge et la terre, l'alimentation fonctionne en mode courant constant, le courant est limité à la valeur maximale et la tension chute à 0 pour protéger l'onduleur interne des dommages. | ||
Protection contre les surintensités | Lorsque la charge des utilisateurs dépasse la charge nominale et provoque une surcharge, l'alimentation fonctionne en mode courant constant, le courant de sortie de l'alimentation ne change pas et la tension de sortie diminue. | ||
Bruit | 65dB | ||
Degré de protection | IP20 | ||
Méthode de refroidissement | Refroidissement par air forcé (Entrée avant, sortie arrière) | ||
Conditions d'environnement de travail | Température ambiante | 0℃~40℃ | |
Humidité | 10%~90% (sans condensation) | ||
Hauteur | 2000m | ||
Sconditions d'environnement de stockage | Température ambiante | -20℃~60℃ | |
Humidité | 10%~90% (sans condensation) | ||
Hauteur | 2000m | ||
Taille (L*H*P) (mm) | 483*266*573 (Châssis 6U sous-rack 19\\") | ||
Whuit | 45KG (1KV ~ 10KV) 55KG (20KV ~ 100KV) | ||
Remarque : chaque alimentation a un test de rodage à pleine charge de 48 heures à 40 |

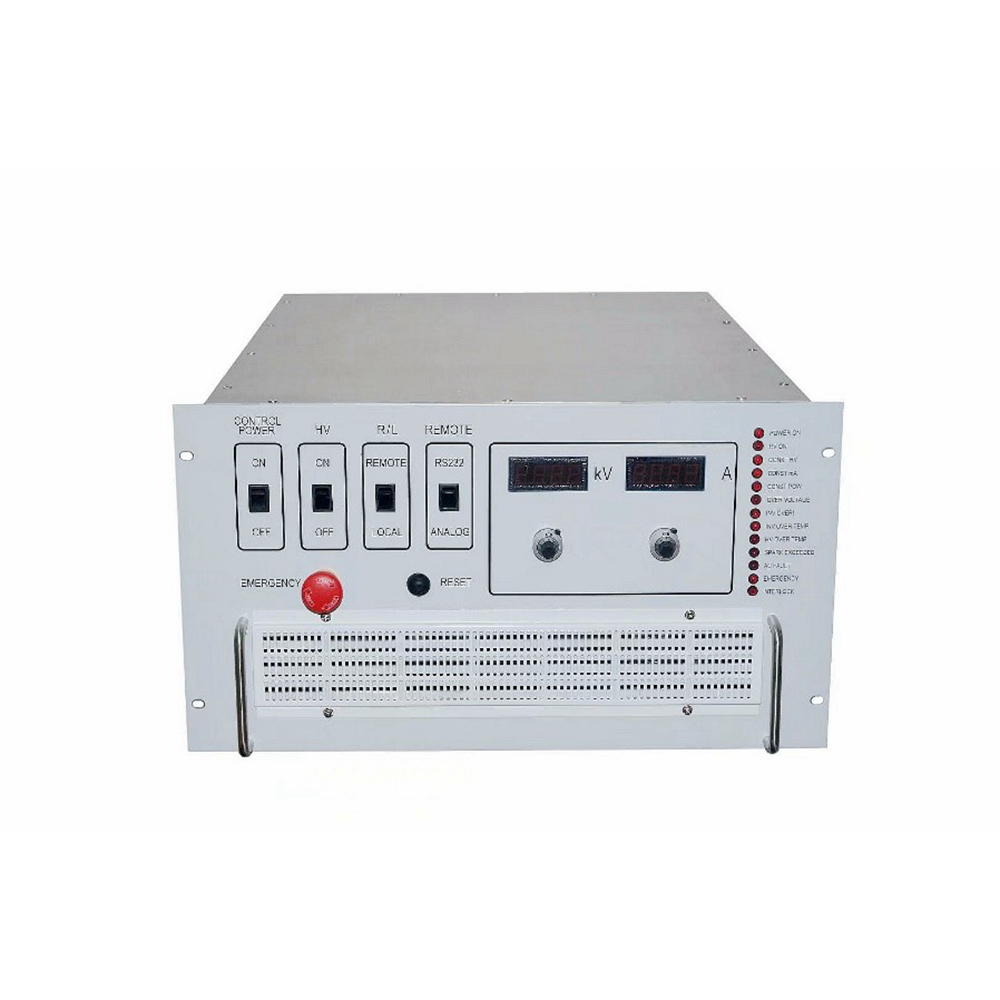

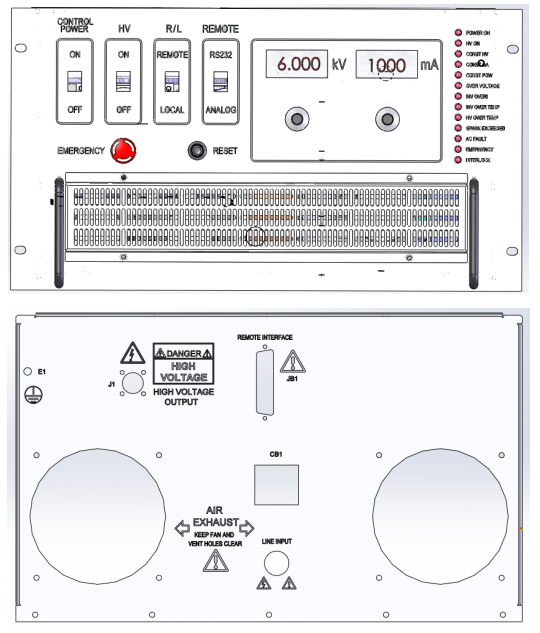

Description des panneaux avant et arrière de l'alimentation
Description du panneau avant
Non. | La description |
1 | Interrupteur d'alimentation (POWER) |
2 | Interrupteur HV ON/OFF (HV) |
3 | Commutateur local/à distance (LOCAL/DISTANT) |
4 | Commutateur de communication analogique / RS |
5 | bouton de réglage HT |
6 | Bouton de réglage du courant |
7 | Affichage de la sortie HT |
8 | Affichage du courant de sortie |
9 | Bouton d'urgence |
10 | Bouton de réinitialisation |
Description des voyants du panneau avant
Nom des voyants | La description |
ALLUMER | Une fois que l'interrupteur CONTROL POWER est réglé sur la position ON, le voyant s'allume, indiquant que l'entrée d'alimentation a été connectée et que l'alimentation est normale. |
HT MARCHE | Une fois l'interrupteur HV réglé sur la position ON, le voyant s'allume, indiquant que la sortie haute tension de l'alimentation est démarrée et que l'alimentation est normale. |
CONST HV
| Lorsque le voyant est allumé, cela indique que l'alimentation fonctionne dans un état de tension constante. |
CONST mA | Lorsque le voyant est allumé, cela indique que l'alimentation fonctionne dans un état de courant constant. |
POUVOIR CONST | Lorsque le voyant est allumé, cela indique que l'alimentation fonctionne dans un état d'alimentation constant. |
SURTENSION | Lorsque le voyant est allumé, il indique que l'alimentation présente un défaut de surtension haute tension. |
INV OVERI | Ce voyant est allumé, indiquant que l'alimentation a un défaut de surintensité de l'onduleur. |
INV SUR TEMP. | Ce voyant est allumé, indiquant que l'alimentation a un défaut de surchauffe de l'onduleur. |
HT SURTEMP. | Lorsque le voyant est allumé, il indique que l'alimentation a un défaut de surchauffe avec la partie haute tension. |
ÉTINCELLE DÉPASSÉE | Lorsque le voyant est allumé, il indique que l'alimentation a un défaut de décharge. |
DÉFAUT CA | Lorsque le voyant est allumé, il indique qu'il y a un défaut AC (surtension ou sous-tension) dans l'alimentation. |
URGENCE | Lorsque le voyant est allumé, il indique que l'alimentation est en état d'arrêt d'urgence avec des défauts. |
VERROUILLAGE | Lorsque le voyant est allumé, cela indique que l'alimentation est dans un état verrouillé et que l'alimentation est normale. |
Description du panneau arrière
Mark | La description |
E1 | Boulon de mise à la terre |
J1 | Interface de sortie HT |
JB1 | Interface de contrôle DB50 |
CB1 | Interrupteur d'alimentation principal |
LIGNE D'ENTRÉE | Interface d'entrée d'alimentation Triphasé, quatre fils (L1 è Noir, L2 è Rouge, L3 è Gris, Null è Bleu, PE è Vert) |
ÉCHAPPEMENT D'AIR | Ventilateurs de refroidissement |
Liste des modèles standards | |||||||
KV | mA | P(KW) | Mmodèle | KV | mA | P(KW) | Mmodèle |
1 | 6000 | 6 | CCP-(N/P)6kW-1kV | 15 | 400 | 6 | CCP-(N/P)6kW-15kV |
2 | 3000 | 6 | CCP-(N/P)6kW-2kV | 20 | 300 | 6 | CCP-(N/P)6kW-20kV |
3 | 2000 | 6 | CCP-(N/P)6kW-3kV | 30 | 200 | 6 | CCP-(N/P)6kW-30kV |
4 | 1500 | 6 | CCP-(N/P)6kW-4kV | 40 | 150 | 6 | CCP-(N/P)6kW-40kV |
5 | 1200 | 6 | CCP-(N/P)6kW-5kV | 50 | 120 | 6 | CCP-(N/P)6kW-50kV |
6 | 1000 | 6 | CCP-(N/P)6kW-6kV | 60 | 100 | 6 | CCP-(N/P)6kW-60kV |
8 | 750 | 6 | CCP-(N/P)6kW-8kV | 70 | 86 | 6 | CCP-(N/P)6kW-70kV |
10 | 600 | 6 | CCP-(N/P)6kW-10kV | 80 | 75 | 6 | CCP-(N/P)6kW-80kV |
12 | 500 | 6 | CCP-(N/P)6kW-12kV | 100 | 60 | 6 | CCP-(N/P)6kW-100kV |
D'autres modèles arrivent bientôt. |

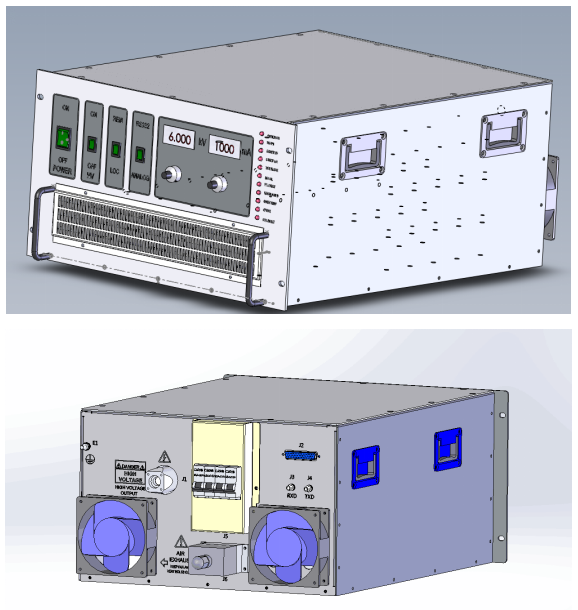

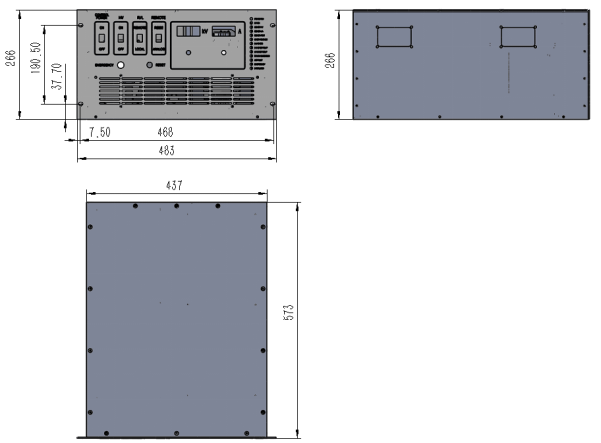

Dessins (pour référence seulement)
Châssis 6U ((2KW
Précaution de sécurité
1.Cette alimentation a une sortie HV, seule une personne professionnelle peut l'utiliser.
2.Veuillez vous assurer d'une bonne mise à la terre avant l'opération.
3. L'alimentation de charge du condensateur a une faible énergie stockée en interne, veuillez ne pas fonctionner sans charge.
4. Gardez l'alimentation propre et une bonne ventilation.
5. Les connecteurs d'entrée et de sortie HV ou la charge HV ne touchent à rien.

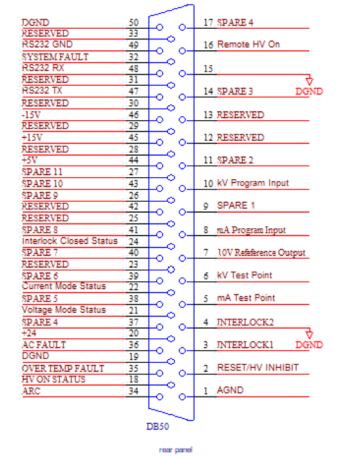

Dessin et définition du port DB50 à distance
HV ne peut être activé que lorsque JB1 – 3 et JB1 – 4 sont fermés.
1 | AGND | AGND |
2 | Réinitialisation/inhibition HV | Normalement ouvert, Bas = Réinitialiser/Inhiber |
3 | Verrouillage externe | +24Vdc @ ouvert,<25mA @ fermé |
4 | Retour de verrouillage externe | Retour pour verrouillage externe |
5 | Point de test mA | 0-10Vdc = 0-100% sortie nominale, Zout= 1KΩ, 1% |
6 | Point de test kV | 0-10Vdc = 0-100% sortie nominale, Zout= 1KΩ, 1% |
7 | +10Vdc de sortie de référence | +10Vdc @ 1mA |
8 | Entrée de programme mA | 0-10Vdc = 0-100% sortie nominale, Zin\"10MΩ |
9 | De rechange | |
10 | Entrée de programme kV | 0-10Vdc = 0-100% sortie nominale, Zin\"10MΩ |
11 | De rechange | |
12 | Réservé | |
13 | Réservé | |
14 | De rechange | |
15 | Alimentation commune | Masse d'alimentation |
16 | HV à distance activé | Le circuit ouvert est +24Vdc Fermé à 2A crête, 1Adc Connectez-vous à la broche 15 à tout moment pour activer la haute tension. |
17 | De rechange | |
18 | Voyant HV activé | +24Vdc @ 25mA = HT ON |
19 | Alimentation commune | Terre d'alimentation |
20 | +24Vdc Sortie | +24Vdc @ 100mA, maximum |
21 | État du mode de tension | Collecteur ouvert, bas = actif |
22 | État du mode actuel | Collecteur ouvert, bas = actif |
23 | Réservé | |
24 | État de verrouillage fermé | Collecteur ouvert, bas = actif |
25 | Réservé | |
26 | De rechange | |
27 | De rechange | |
28 | Réservé | |
29 | Réservé | |
30 | Réservé | |
31 | Réservé | |
32 | Réservé | |
33 | Réservé | |
34 | Arc | Collecteur ouvert, bas = actif |
35 | Défaut de surchauffe | Collecteur ouvert, bas = actif |
36 | Défaut CA | Collecteur ouvert, bas = actif |
37 | De rechange | |
38 | De rechange | |
39 | De rechange | |
40 | De rechange | |
41 | De rechange | |
42 | De rechange | |
43 | De rechange | |
44 | +5Vdc Sortie | +5Vdc @ 100mA, maximum |
45 | +15Vdc Sortie | +15Vdc @ 100mA, maximum |
46 | -15Vdc Sortie | -15Vdc @ 10mA, maximum |
47 | Transmission RS232 | |
48 | Réception RS232 | |
49 | RS232 GND | |
50 | Alimentation commune | Masse d'alimentation |
