Aperçu
La série CCP-4U est développée sur la base de la technologie de commutation des composants IGBT.Il s'agit d'une alimentation de charge de condensateur haute tension spécialement conçue pour répondre aux applications de charge de petits et moyens condensateurs.Par rapport à la solution d'alimentation haute tension linéaire traditionnelle, les alimentations haute tension à condensateur de type commuté ont une densité de puissance élevée, un rendement élevé, une vitesse de réponse de sortie élevée et des avantages d'auto-récupération de démarrage de protection plus rapides.
Cette série d'alimentations haute tension utilise un châssis monté en rack standard 4U de 19 pouces, ce qui est pratique pour l'installation de support du système de charge de condensateur.La plage de puissance de sortie est de 500W à 2KW, niveaux de tension de sortie, à 1KV/2KV/3KV/4KV/5KV/6KV/8KV/10KV/12KV/15KV/20KV/30KV/40KV/50KV/60KV/70KV/80KV/100KV, avec des fonctions de protection complètes pour faire face aux surtensions, aux surintensités, aux décharges de charge et à d'autres situations.
La tension et le courant de sortie de l'alimentation peuvent être contrôlés et lus via le panneau de commande avant.Et, cette série d'alimentations est également équipée d'une interface DB25 en standard.Les clients peuvent éditer le logiciel de contrôle selon notre protocole de communication ou appliquer un signal 0 - 10V et un signal de contact sec sur l'interface selon notre définition d'interface pour réaliser le contrôle et la surveillance de l'alimentation, comme le démarrage/arrêt haute tension, les paramètres de sortie et lectures.
Caractéristiques
Peut être utilisé comme alimentation CC HV ou comme alimentation de charge de condensateur HV.
Tension de sortie réglable de 0 à 100%
Puissance de sortie : charge moyenne à 1 KJ/S ~ 1,5 KJ/S et la puissance de charge maximale peut atteindre 3 KW.
Chargez en mode courant constant et passez en mode courant constant jusqu'à ce qu'il soit complètement chargé.
Système unique à double isolation, forte capacité anti-interférence.
Refroidissement par air forcé, conception très robuste.
Applications
Implantation par faisceau d'ions
Procédé semi-conducteur
Soudage par faisceau d'électrons
Charge de condensateur
Émetteur RF haute puissance
Précipitateur électrostatique
Système à rayons X
Fonctions optionnelles
Contrôle de signal analogique 0~10V (interface DB25) (+AC)
Interface de communication RS (RS232 / RS485 en option) (+RC)
Caractéristiques
Ientrée | Tension | Monophasé 220V±10% (tolérance d'entrée : 10%) | ||
La fréquence | 50 Hz/60 Hz | |||
Lien | Ligne d'entrée fournie par iDealTek.(1 mètre) | |||
Sortir | Puissance nominale | 500W ~ 2KW (Max.) disponible ** | ||
Plage de réglage de la tension de sortie | 1KV / 2KV / 3KV / 4KV / 5KV / 6KV / 8KV / 10KV / 12KV / 15KV / 20KV / 30KV / 40KV / 50KV / 60KV / 70KV / 80KV / 100KV disponible ** (Pour d'autres tensions de sortie, veuillez nous contacter pour plus de détails) | |||
Plage de réglage du courant de sortie | 0A ~ ****mA | |||
Polarité de sortie | Positif ou Négatif (tous deux disponibles) Le client doit choisir une polarité de sortie avant de commander. | |||
Régulation de ligne | ≤0,5 % pour une variation de ±10 % de la tension d'entrée. | |||
Régulation de charge | ≤0,5 % pour aucune charge à pleine charge à la sortie. | |||
Ondulation (Vr.ms) | ≤0,5 % @ sortie nominale. | |||
Connexion de sortie | Câble haute tension blindé détachable fourni par IdealTek.(3 mètres) | |||
Efficacité | 85% | |||
Réglage et affichage | Mode de contrôle de sortie | Local | Potentiomètre 10 tours en face avant. | |
À distance | DPort analogique B25 et port de communication RS485. | |||
Mode d'affichage | Mode d'affichage | 41/2Affichage numérique LED | ||
Résolution d'affichage | ||||
Fonctions de protection et de surveillance | Protection de décharge de charge | Lorsque la charge est déchargée en raison d'une distance de sécurité insuffisante entre la charge et la terre, l'alimentation arrête la sortie haute tension, puis redémarre, alors cyclez comme ceci jusqu'à ce que le défaut de décharge soit éliminé. | ||
Protection de court circuit | Lorsqu'un court-circuit se produit entre la charge et la terre, l'alimentation fonctionne en mode courant constant, le courant est limité à la valeur maximale et la tension chute à 0 pour protéger l'onduleur interne des dommages. | |||
Protection contre les surintensités | Lorsque la charge des utilisateurs dépasse la charge nominale et provoque une surcharge, l'alimentation fonctionne en mode courant constant, le courant de sortie de l'alimentation ne change pas et la tension de sortie diminue. | |||
Bruit | 55dB | |||
Degré de protection | IP20 | |||
Méthode de refroidissement | Refroidissement par air forcé (Entrée avant, sortie arrière) | |||
Conditions d'environnement de travail | Température ambiante | 0℃～40℃ | ||
Humidité | 10%～90% (sans condensation) | |||
Hauteur | 2000m | |||
Sconditions d'environnement de stockage | Température ambiante | -20℃～60℃ | ||
Humidité | 10%～90% (sans condensation) | |||
Hauteur | 2000m | |||
Taille (L*H*P) (mm) | 483*177*550 （Châssis 4U sous-rack 19\\"） | |||
Whuit (Kg) | 35KG (1KV ~ 10KV) 45KG (20KV ~ 100KV) | |||
Remarque : chaque alimentation a un test de rodage à pleine charge de 48 heures à 40 | ||||
Description des panneaux avant et arrière de l'alimentation

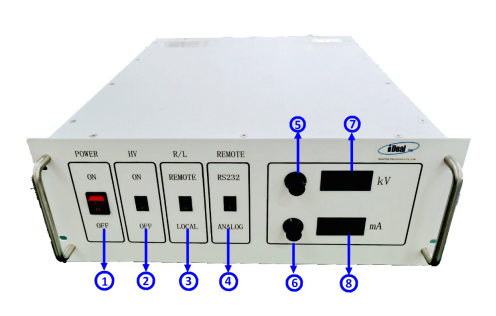

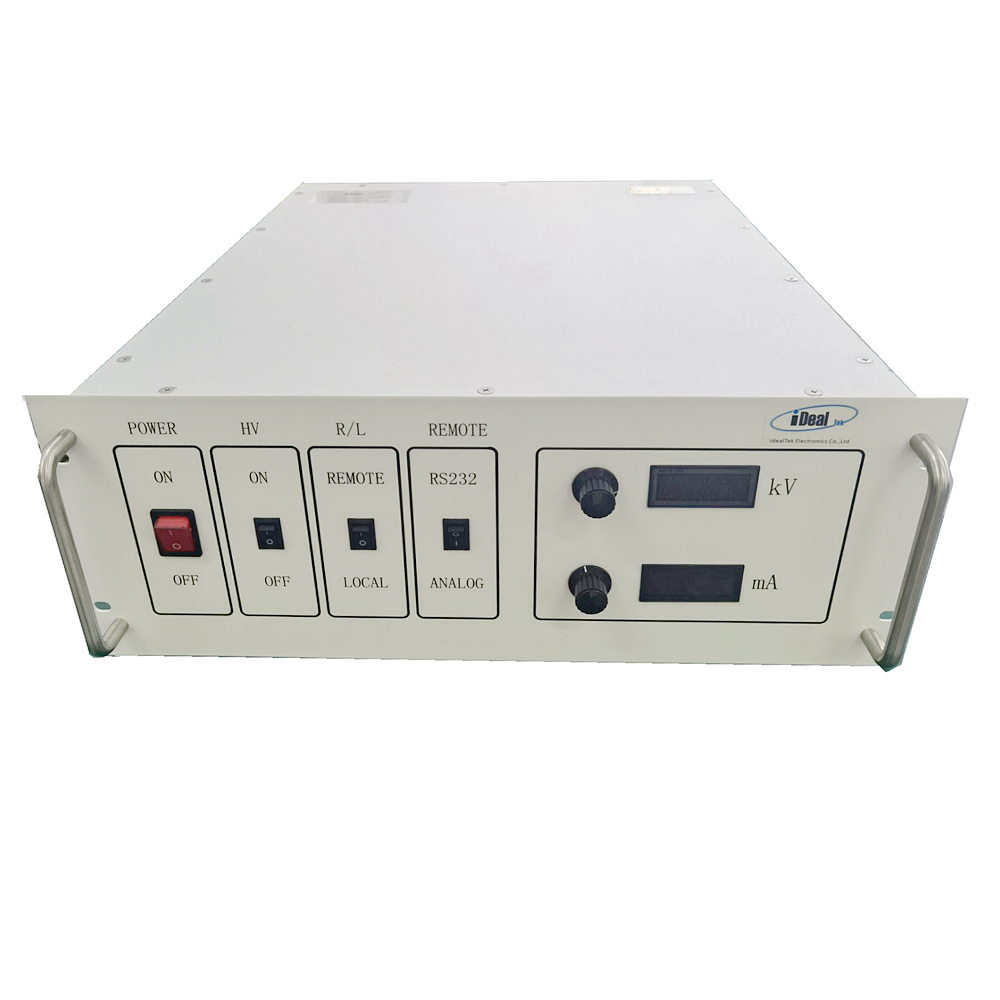

Description du panneau avant
Non. | La description |
1 | Interrupteur d'alimentation (POWER) |
2 | Interrupteur HV ON/OFF (HV) |
3 | Commutateur local/à distance (LOCAL/DISTANT) |
4 | Commutateur de communication analogique / RS |
5 | bouton de réglage HT |
6 | Bouton de réglage du courant |
7 | Affichage de la sortie HT |
8 | Affichage du courant de sortie |

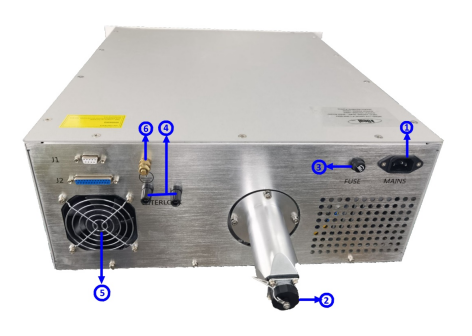

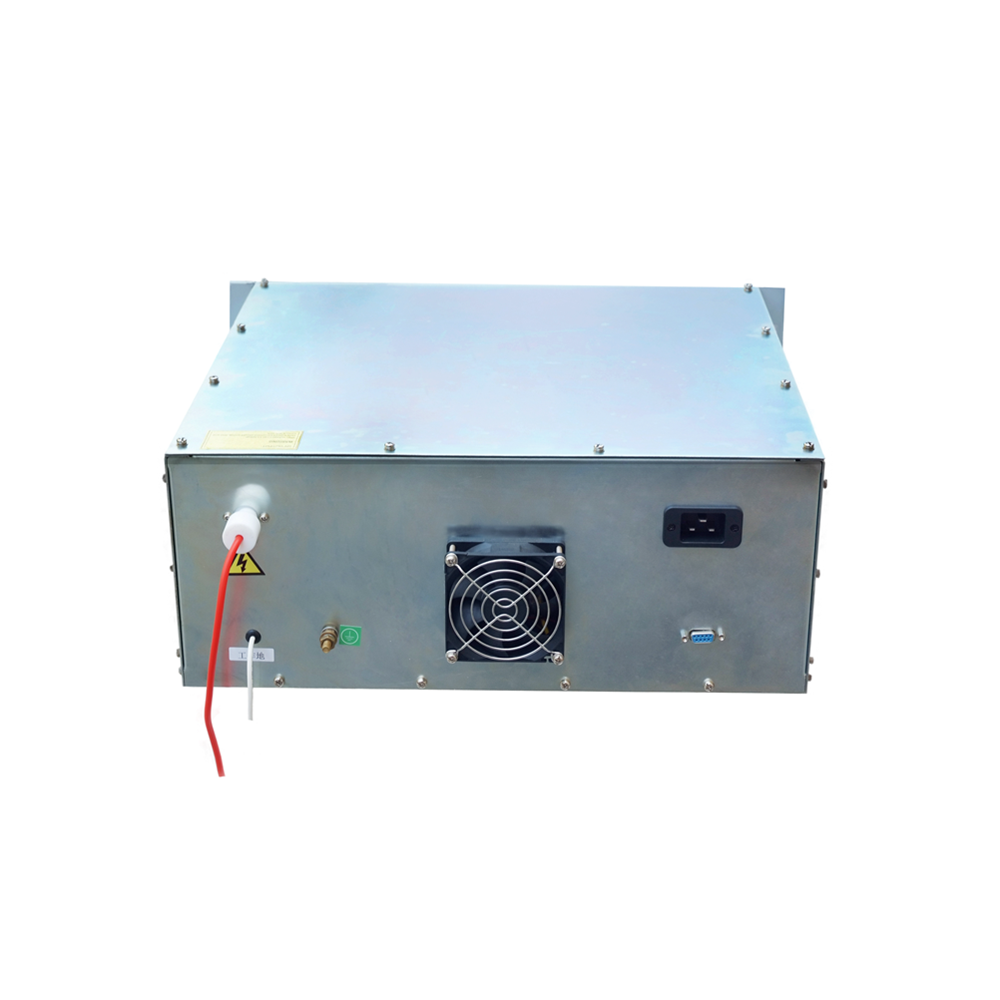

Description du panneau arrière
Non. | La description |
1 | Entrée d'alimentation secteur (AC220V) |
2 | Sortie haute tension |
3 | Fusible (FUSIBLE) |
4 | Bornes de verrouillage |
5 | ventilateur |
6 | Boulon de terre |
J1 | Port série RS485 (en option) |
J2 | Interface DB25 |
Liste des modèles standards | |||||||
kV | mA | P(kW) | Mmodèle | kV | mA | P(kW) | Mmodèle |
1 | 2000 | 2 | CCP-220VAC-(N/P)2KW-1KV | 15 | 133 | 2 | CCP-220VAC-(N/P)2KW-15KV |
2 | 1000 | 2 | CCP-220VAC-(N/P)2KW-2KV | 20 | 100 | 2 | CCP-220VAC-(N/P)2KW-20KV |
3 | 666 | 2 | CCP-220VAC-(N/P)2KW-3KV | 30 | 66.6 | 2 | CCP-220VAC-(N/P)2KW-30KV |
4 | 500 | 2 | CCP-220VAC-(N/P)2KW-4KV | 40 | 50 | 2 | CCP-220VAC-(N/P)2KW-40KV |
5 | 400 | 2 | CCP-220VAC-(N/P)2KW-5KV | 50 | 40 | 2 | CCP-220VAC-(N/P)2KW-40KV |
6 | 333 | 2 | CCP-220VAC-(N/P)2KW-6KV | 60 | 34 | 2 | CCP-220VAC-(N/P)2KW-60KV |
8 | 250 | 2 | CCP-220VAC-(N/P)2KW-8KV | 70 | 28.5 | 2 | CCP-220VAC-(N/P)2KW-70KV |
10 | 200 | 2 | CCP-220VAC-(N/P)2KW-10KV | 80 | 25 | 2 | CCP-220VAC-(N/P)2KW-80KV |
12 | 166 | 2 | CCP-220VAC-(N/P)2KW-12KV | 100 | 20 | 2 | CCP-220VAC-(N/P)2KW-100KV |
D'autres modèles arrivent bientôt. | |||||||

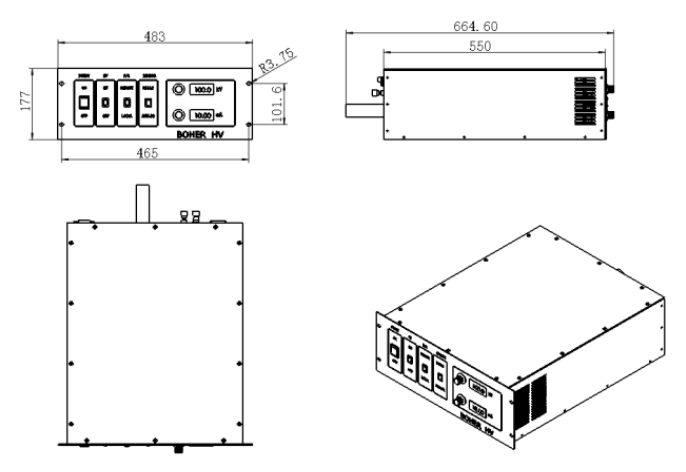

Dessins (pour référence seulement)
Précaution de sécurité
1.Ce module d'alimentation a une sortie HV, seule une personne professionnelle peut l'utiliser.
2.Veuillez vous assurer d'une bonne mise à la terre avant l'opération.
3. L'alimentation de charge du condensateur a une faible énergie stockée en interne, veuillez ne pas fonctionner sans charge.
4. Gardez le module d'alimentation propre et une bonne ventilation.
5. Les connecteurs d'entrée et de sortie HV ou la charge HV ne touchent à rien.

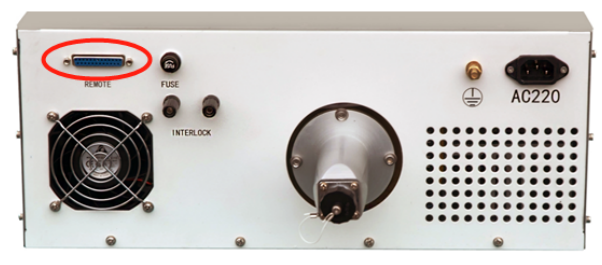

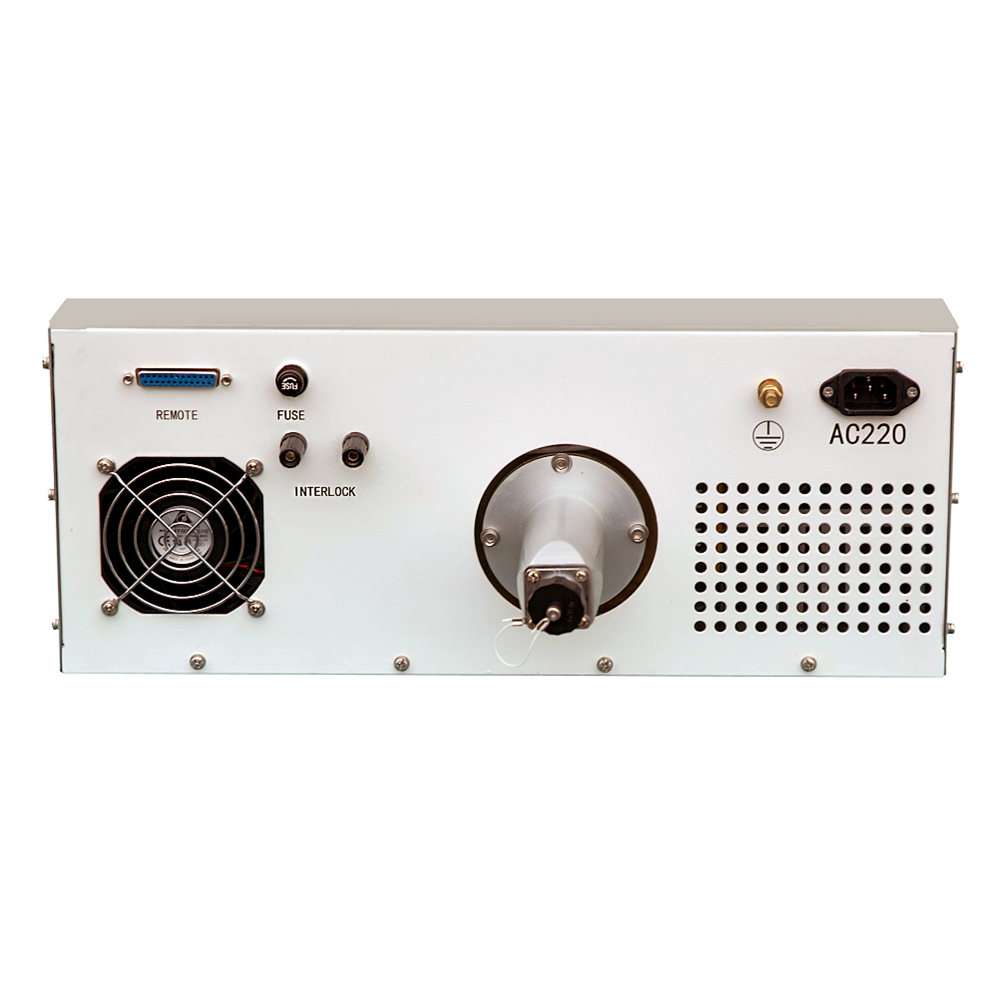

Dessin et définition du port DB25 à distance
1 | Extrémité commune d'alimentation | Masse d'alimentation AGND |
2 | Reset / Inhibition haute tension | Circuit normalement ouvert, niveau électrique bas = reset/inhibition. |
3 | Verrouillage externe | Circuit ouvert è + 15Vdc, fermé è<25mA |
4 | Extrémité commune d'alimentation | Masse d'alimentation AGND |
5 | point de test mA | 0 - 10Vdc = 0 - 100% sortie nominale, Zout = 1KΩ, 1% |
6 | Point de test kV | 0-10Vdc = 0-100% sortie nominale, Zout = 1KΩ, 1% |
7 | + sortie référence 10Vdc | + 10Vdc @ 1mA |
8 | entrée de programmation mA | 0-10Vdc = 0-100% sortie nominale, Zin\" 10MΩ |
9 | De rechange | |
10 | entrée de programmation kV | 0-10Vdc = 0-100% sortie nominale, Zin\" 10MΩ |
11 | Terre RS232 | Uniquement pour les modèles avec fonction de communication |
12 | Transmission RS232 | Uniquement pour les modèles avec fonction de communication |
13 | Réception RS232 | Uniquement pour les modèles avec fonction de communication |
14 | De rechange | Masse d'alimentation |
15 | Extrémité commune d'alimentation | Masse d'alimentation |
16 | Démarrage à distance de la haute tension | Le circuit ouvert est de + 15Vdc. Connectez-vous à la broche 15 pour activer la haute tension. |
17 | Défaut de surintensité | Niveau bas = actif |
18 | Indication de démarrage haute tension | + 15Vdc = démarrage haute tension |
19 | État du mode tension | Collecteur ouvert, niveau bas = actif. |
20 | État du mode actuel | Collecteur ouvert, niveau bas = actif. |
21 | De rechange | |
22 | Défaillance du système | Collecteur ouvert, niveau bas = actif. |
23 | +15V | +15V |
24 | Extrémité commune d'alimentation | Masse d'alimentation AGND |
25 | Extrémité commune d'alimentation | Masse d'alimentation AGND |
