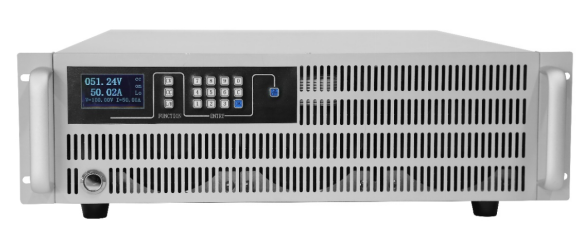

Aperçu
CSP-10KW est le modèle de puissance de sortie le plus élevé des produits d'alimentation CC programmables.Il adopte un châssis monté en rack standard 3U de 19 pouces avec une puissance de sortie conçue de 10KW.Il a la plus large plage de tension de sortie CC programmable, couvrant 100Vdc/200Vdc/300Vdc/500Vdc/600Vdc/750Vdc/1000Vdc, maintenant, les alimentations programmables 10KW sont largement utilisées pour les tests de fabrication de lignes de production, les tests de vieillissement des plaques photovoltaïques et diverses alimentations CC programmables fournir des applications de pointe.
La conception mature de la topologie de puissance de commutation haute fréquence IGBT et la boucle de contrôle de signal entièrement numérique confèrent aux alimentations CC programmables de 10 kW des caractéristiques électroniques de haute précision, à faible ondulation, à haute densité de puissance, à haute efficacité et à vitesse de réponse rapide, et l'unité de microprocesseur avec Le programme de contrôle intégré permet à l'alimentation CC d'obtenir un contrôle de programmation flexible et efficace via les boutons de gel de silice du panneau avant et les boutons en continu.L'écran LCD de 4,3 pouces avec une résolution d'affichage jusqu'à 5 chiffres garantit des niveaux de programmation et de surveillance de haute précision pour rendre les résultats de mesure de ces alimentations CC programmables précis et fiables.
Dans le même temps, les alimentations CC programmables de 10 kW sont équipées d'une interface RS485 en standard, suivant le protocole international MODBUS-RTU, qui peut réaliser la programmation de la télécommande, enregistrer les résultats des tests et les télécharger sur l'unité principale et surveiller l'état de l'alimentation. .
Caractéristiques
Le châssis de l'alimentation est produit à l'aide de la technologie laser, avec une correspondance des couleurs unique et une excellente technologie de production de peinture de cuisson, ce qui donne à l'alimentation une apparence généreuse et élégante.
Les cartes de circuits internes des produits d'alimentation sont toutes produites par les processus PCBA et DIP, pour réduire les défauts humains.La production adopte une inspection de processus pour chaque étape, ce qui réduit le taux d'assemblage défectueux et améliore encore la fiabilité du produit.
La conception de la structure interne ferme et fiable et l'emballage de haute qualité réduisent la probabilité de dommages pouvant être causés par le transport.
L'alimentation adopte un écran LCD, des valeurs de tension/courant prédéfinies, des valeurs de tension/courant de sortie, une alimentation en temps réel, le mode de fonctionnement local/à distance et l'état de démarrage/arrêt sont tous affichés sur l'interface LCD, ce qui est pratique pour les clients à contrôler et surveiller l'état de l'alimentation CC.
Haute précision d'affichage : précision d'affichage de la tension de 0,1 % en mode CV, affichage de la tension à 5 chiffres avec une résolution minimale de 10 mV ;Précision d'affichage actuelle de 0,2% en mode CC, affichage actuel à 4 chiffres avec une résolution minimale de 10 mA.
L'alimentation peut être utilisée comme source de courant constant pour sa faible ondulation de courant de sortie tout en assurant une faible ondulation de tension.
La tension et le courant d'alimentation n'ont presque aucun impact sur le démarrage et le temps de réponse dynamique de sortie de puissance est excellent
Avec la fonction de programmation de sortie, vous pouvez modifier les formes d'onde de pas, les formes d'onde d'impulsion, etc., et la pente croissante de la tension et du courant.

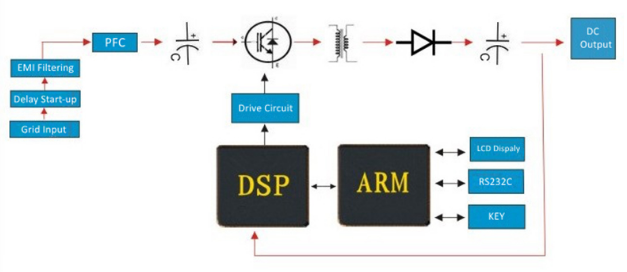

Diagramme
Applications
Test de vieillissement des LED et lampes à économie d'énergie.
Test de vieillissement de l'alimentation à découpage et de l'adaptateur secteur.
Test de vieillissement des onduleurs photovoltaïques.
Industrie aérospatiale et défense nationale.
Tests et vieillissement de moteurs de véhicules électriques, de contrôleurs et de moteurs à courant continu
Condensateurs, résistances, relais, transistors, capteurs et autres appareils électroniques.
Traitement par électrolyse, galvanoplastie et feuille d'aluminium corrodée.
LCD, test d'écran tactile.
Électronique automobile, moteur à courant continu, contrôleur de moteur, allume-cigare, test de déverminage audio et vidéo.
Fonctions en vedette

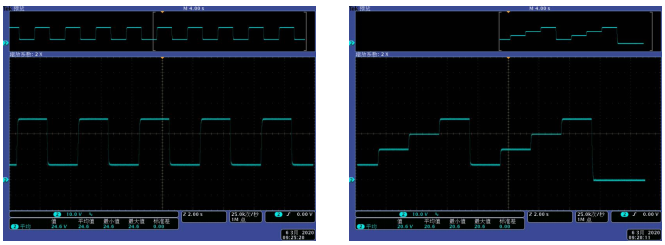

Fonction de programmation
L'alimentation a une fonction programmable de sortie pour 10 groupes de paramètres différents et le nombre de cycles.Tels que la valeur initiale de tension/courant, la valeur finale de tension/courant, le temps de maintien et le réglage d'autres paramètres.Et, il peut réaliser des fonctions de sortie continue en plusieurs étapes, de sortie en une seule étape et de sortie cyclique.Différents modes tels que l'échelon de tension et la séquence de tension peuvent également être réalisés.
La tension et le courant sont réglables dans toute la plage.
La plage de réglage du temps de maintien: 1S ~ 10000S
Le nombre de cycles: 1 ~ 65535
Le mode de programmation ON/OFF peut être réglé via l'interface de paramétrage.En mode programmation, les réglages normaux des paramètres de tension et de courant ne sont pas valides.

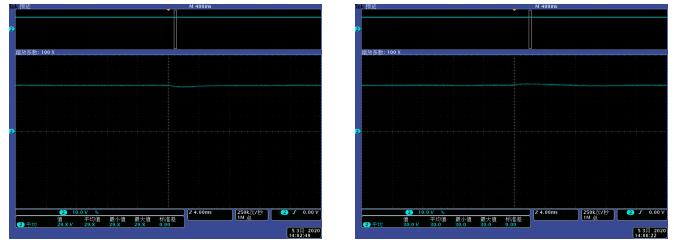

Excellente vitesse de réponse dynamique
Forme d'onde de réponse dynamique de sortie inférieure à 10% ~ 50% de changement de charge | Forme d'onde de réponse dynamique de sortie inférieure à 50% ~ 10% de changement de charge |
Forme d'onde de réponse dynamique de sortie inférieure à 50 % ~ 90 % de changement de charge | Forme d'onde de réponse dynamique de sortie inférieure à 90 % ~ 50 % de changement de charge |

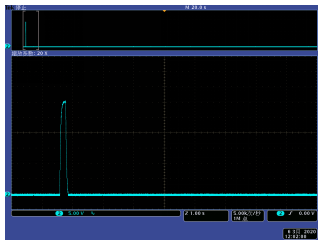

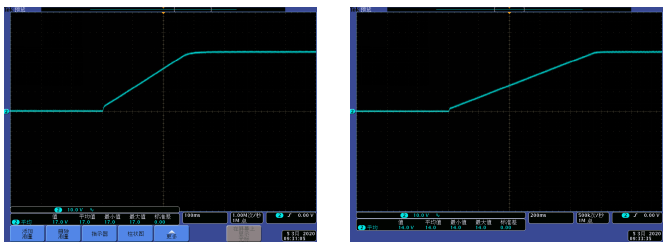

Pas de dépassement au démarrage de la sortie et tension de sortie réglable et pente montante du courant
300ms de temps de montée | 1000ms de temps de montée |
Précision d'affichage ultra-élevée

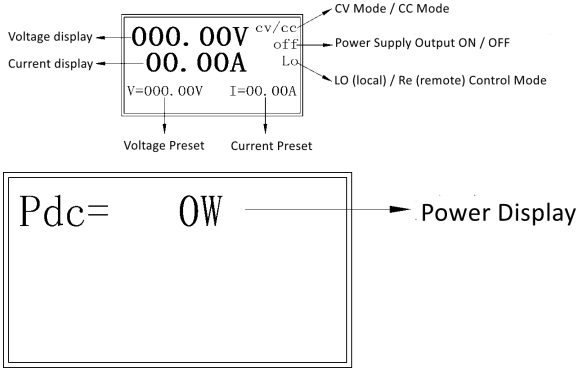

Affichage LCD d'informations complètes
Valeur de tension/courant prédéfinie ;tension de sortie/valeur de courant ;puissance en temps réel;mode de fonctionnement local/à distance ;Les informations d'état de démarrage/d'arrêt de l'alimentation peuvent être affichées simultanément sur l'écran LCD sur le panneau avant de l'alimentation, ce qui est pratique pour les clients de surveiller l'état de l'alimentation CC.
Caractéristiques | |||
Saisir | Phase | Trois phases | |
Tension | 380Vac±10% | ||
La fréquence | 50 Hz/60 Hz | ||
Facteur de puissance | 0.92 | ||
Sortir | Tension continue | Précision | ＜0,2% de la valeur nominale (mode CV) |
Régulation de charge (0 ~ 100 % d'écart de charge) | ＜0,05% de la valeur nominale | ||
Régulation de ligne (±10% △UAC) | ＜0,05% de la valeur nominale | ||
Temps de régulation (10 % ~ 100 % d'écart de charge) | 10ms | ||
Temps de montée de 10% à 90% de chargement | ＜500ms ~ 10s | ||
Courant DC | Précision | ＜0,3% de la valeur nominale (mode CC) | |
Régulation de charge (1% ~ 100% d'écart de charge) | ＜0.15% de la valeur nominale | ||
Régulation de ligne (±10% △UAC) | ＜0,05% de la valeur nominale | ||
Courant continu | Précision | ＜0,5 % de la valeur nominale | |
Tension de tenue d'isolement | Entrée CA vers Shell | 1500VDC | |
Entrée CA à la sortie | 1500VDC | ||
Sortie CC vers Shell | 500VDC | ||
Fonctions de protection | Tension de sortie - protection de limitation, courant de sortie - protection de limitation, puissance de sortie - protection de limitation et protection contre les surchauffes | ||
Cport de communication | RS232 ou RS485 Conforme à la norme MODBUS-RTU. | ||
Méthode de refroidissement | Refroidissement par air forcé | ||
Wtempérature de travail | -5℃ ~ 45℃ | ||
Stotempérature de colère | -20℃ ~ 60℃ | ||
Humidité relative | ＜80% (sans condensation) | ||
Taille (L*H*P) (mm) | 425*132*552 | ||
Whuit | Environ.24Kg | ||
Description des panneaux avant et arrière de l'alimentation

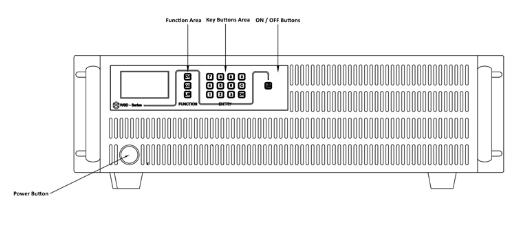

Description du panneau avant
Identification du bouton clé | Description du bouton clé |
CV | Réglage de la valeur de la tension de sortie de l'interrupteur vers l'alimentation |
CC | Réglage de la valeur du courant de sortie de l'interrupteur vers l'alimentation |
G / D | Commutation locale / télécommande |
0~9 | Touches numériques |
C | Touche retour |
d'accord | Entrer le bouton clé |
ALLUMÉ ÉTEINT | Contrôle ON/OFF de la sortie d'alimentation |

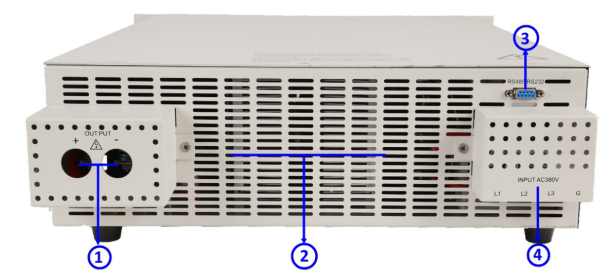

Description du panneau arrière
Non. | La description |
1 | Borne de sortie CC, le rouge est le pôle positif et le noir est le pôle négatif. |
2 | Le conduit d'air du ventilateur de refroidissement, PAS de blocage ! |
3 | Interface de communication RS485/RS232 |
4 | Borne de connexion à l'alimentation CA, assurez-vous d'une bonne mise à la terre. |

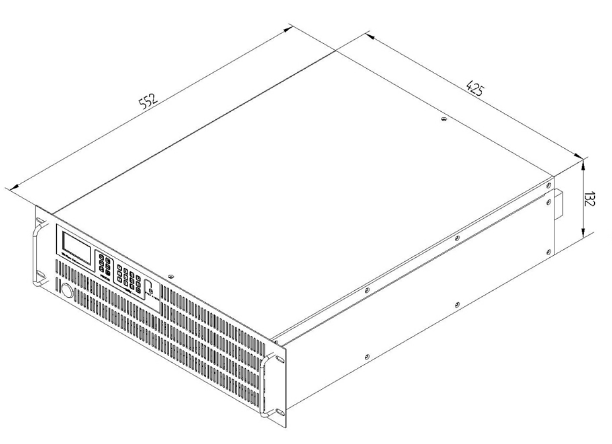

Schéma du châssis de l'alimentation
Liste des modèles standards | ||||||||
Modèle | CSP10H10H | CSP20H60 | CSP30H30 | CSP40H25 | CSP50H20 | CSP60H15 | CSP75H12 | CSP10HH10 |
Puissance nominale | 10KW | |||||||
Tension nominale | 100.00V | 200.00V | 300,00 V | 400,00 V | 500,00 V | 600,00 V | 750,00 V | 1000.00V |
Courant nominal | 100.0A | 50,00A | 30.00A | 25.00A | 20.00A | 15.00A | 13.00A | 10.00A |
Ondulation de tension | Vrms＜0.3% | Vrms＜0.3% | Vrms＜0.3% | Vrms＜0.3% | Vrms＜0.3% | Vrms＜0.3% | Vrms＜0.3% | Vrms＜0.3% |
Environnement d'installation
Température ambiante : veuillez faire en sorte que la source d'alimentation fonctionne dans une plage de température sûre (0 ~ 45 ) ou cela affecterait la durée de vie de la source d'alimentation.
Veuillez installer la source d'alimentation à au moins 50 cm de distance de l'environnement pour avoir une meilleure ventilation.
Veuillez installer la source d'alimentation à l'abri des vibrations (moins de 0,6 G), en particulier des équipements tels que le perforateur.
Gardez la source d'alimentation à l'abri du soleil direct, de l'humidité ou d'un endroit avec un globule d'eau.
Gardez la source d'alimentation des gaz corrosifs, inflammables et explosifs.
Gardez la source d'alimentation à l'écart des taches d'huile, de la poussière et de la poussière métallique.
