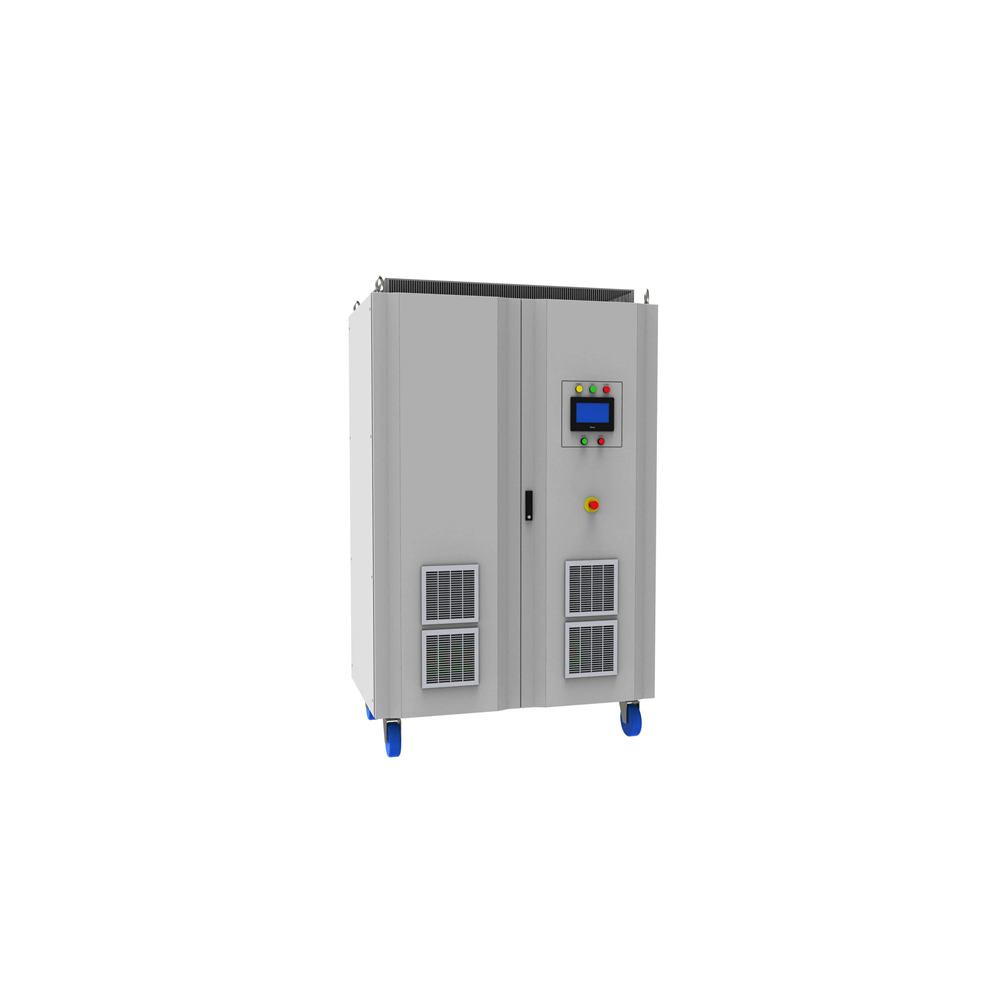

Alimentation CC Haute Puissance Série MTP-1300 2100 800 (120 ~ 200KW)

Gamme de puissance: 120 ~ 200 KW
Plage de tension : 100,0 ~ 1500 V
Plage de courant : 90,0 ~ 1 500 A
1300*2100*800 armoire industrielle à roulettes
Capacités de réglage et de mesure précises de la tension et du courant
Port de communication RS485
Protections OVP, OCP, OTP et court-circuit.
Certifié CE
État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

Aperçu

Lorsque la puissance de sortie des alimentations CC dépasse 100KW, les alimentations CC haute puissance MTP n'utilisent pas la technologie de mise en parallèle multimodule populaire, mais insistent toujours sur l'utilisation de la solution tout-en-un pour produire une alimentation CC haute puissance. Provisions.Nous pensons que la fiabilité des alimentations CC haute puissance est le premier problème.Bien que le système parallèle multimodule soit flexible pour le fonctionnement, lorsque plusieurs modules fonctionnent en même temps pour fournir une sortie CC à pleine charge et haute puissance, l'équilibre de contrôle des unités de module multi-alimentation ne peut pas atteindre un équilibre et une coordination complets à 100 %. , en particulier sous une sortie CC haute puissance.lorsqu'il y a un changement soudain avec l'entrée ou la charge qui nécessite que les alimentations répondent rapidement, la conception des alimentations CC intégrées a une meilleure résistance aux contraintes et une meilleure fiabilité que la solution parallèle.

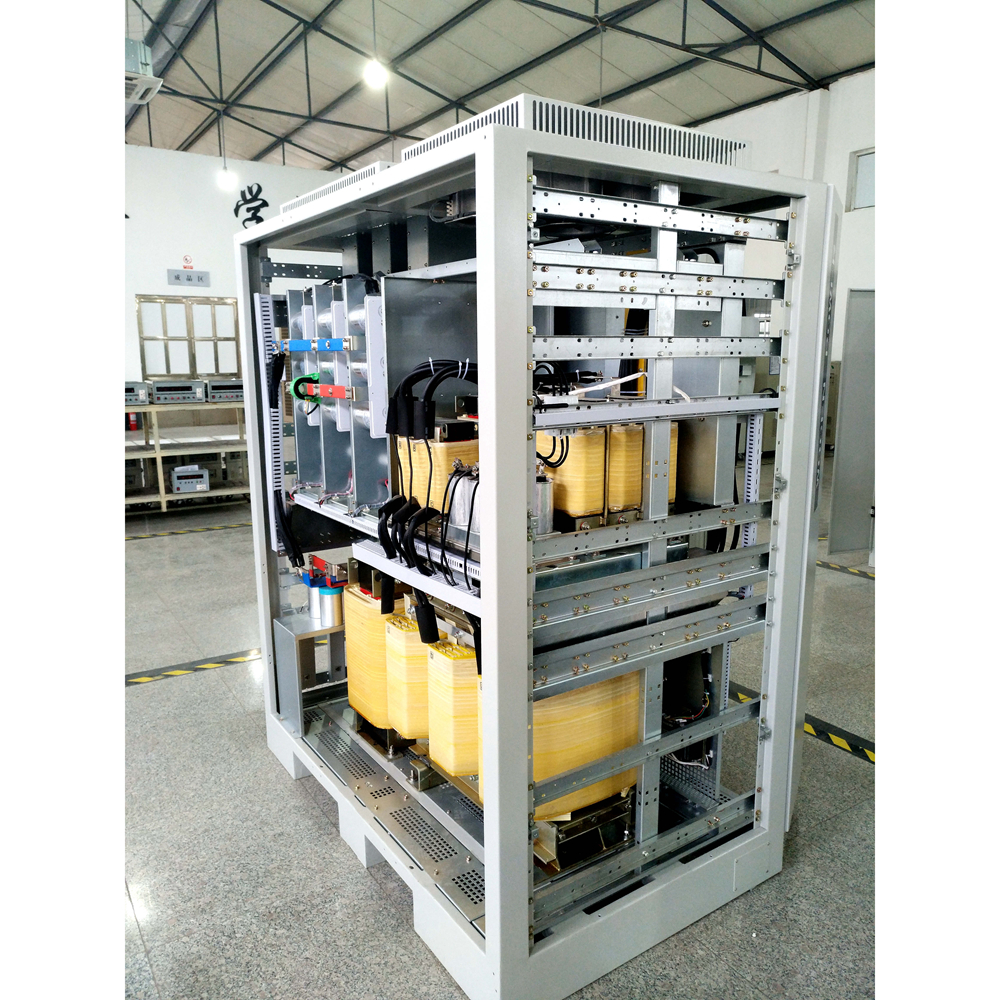

Les alimentations CC haute puissance MTP de sortie 120KW ~ 200KW sont fabriquées dans une armoire de qualité industrielle à double porte 1300*2100*800, avec des roulettes en bas, ou des armoires au sol sans roulettes, la tension de sortie varie de 120Vdc à 1000Vdc.

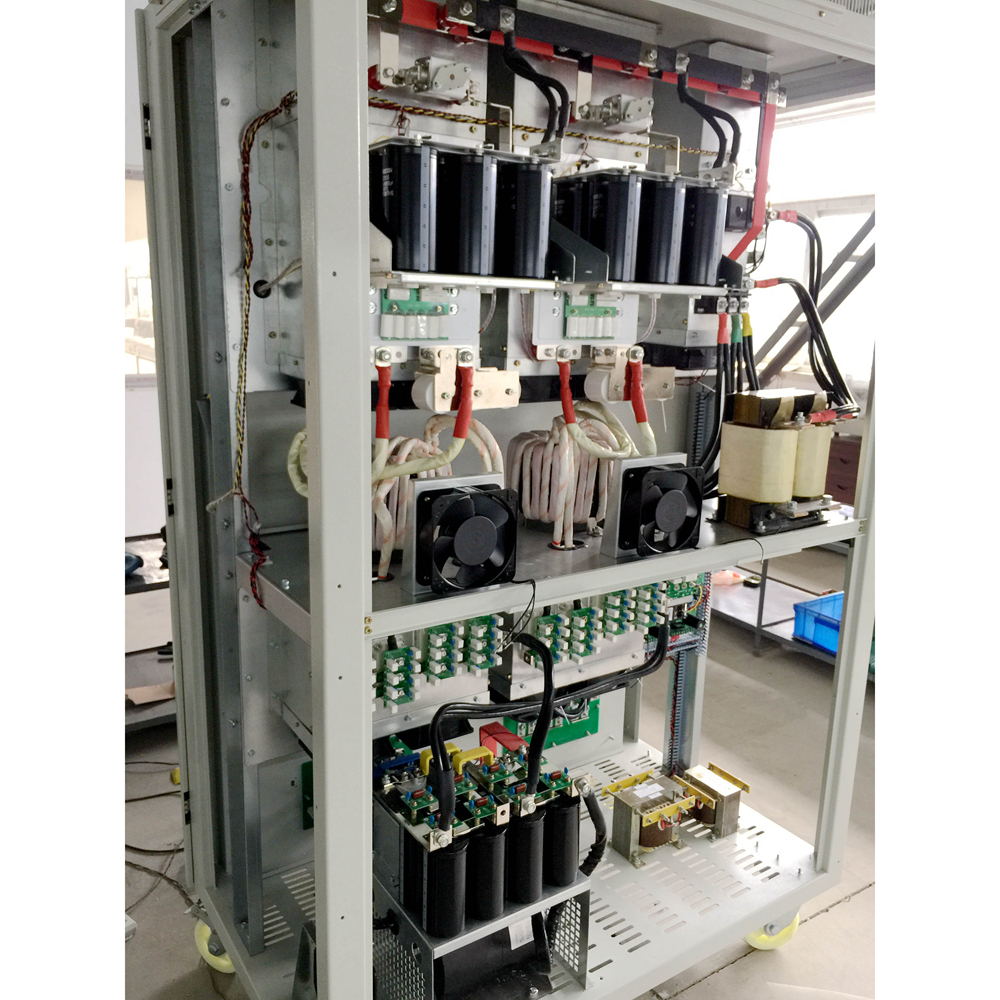

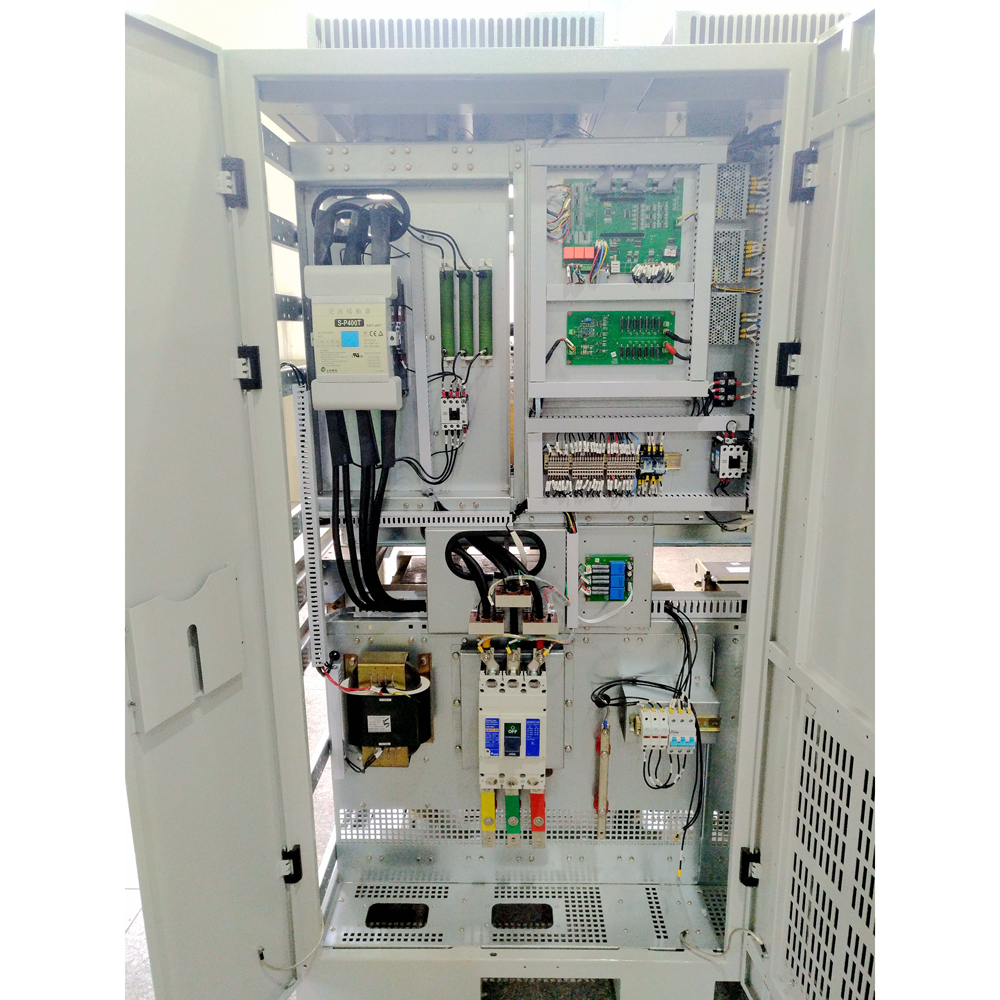

Les alimentations sont accessibles depuis la porte d'entrée pour faciliter l'installation, le câblage et la maintenance des alimentations., adopte un écran tactile LCD de 7 pouces pour la programmation de contrôle des alimentations et la surveillance de l'état, et est également livré avec la communication RS485 standard L'interface suivant le protocole international MODBUS-RTU rend le contrôle et la surveillance à distance de l'alimentation facile et pratique.


Les mêmes fonctions de compensation de tension de configuration standard et de surcharge de courant nominal de courte durée 2 fois sont équipées (à l'exception de certains modèles à grande sortie de courant), une unité de décharge ou une fonction de coupure inverse peuvent également être ajoutées.


À l'heure actuelle, cette série d'alimentations CC haute puissance est principalement utilisée dans les tests de charge de batterie, les tests de moteurs CC, les tests d'onduleurs photovoltaïques et diverses applications de pointe nécessitant une sortie CC haute puissance.


Caractéristiques

Entrée et sortie isolées pour un fonctionnement sûr.

Mode de sortie CV & CC, tension et courant de sortie réglables en continu à pleine échelle.

Circuit de filtrage à plusieurs étages adopté pour réduire les interférences harmoniques avec le réseau électrique.

Double circuit en boucle fermée, vitesse de réponse rapide et sortie stable.

Technologie de commutation douce à déphasage à pont complet, l'efficacité globale est jusqu'à 88%.

Avec interface de communication RS485, conforme au protocole de communication MODBUS-RTU.

Avec écran tactile LCD pour une utilisation pratique, affichages et indications intuitifs.

Transformateurs haute fréquence amorphes et inductance enrobée adoptés pour une augmentation de température plus faible et une meilleure fiabilité.

Les bornes d'entrée et de sortie sont équipées d'un blindage de sécurité pour assurer la sécurité de l'installation.


Principe Introduction

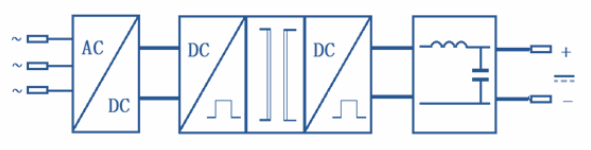

Cette série d'alimentations CA - CC haute puissance est équipée d'un circuit logique de commande de mécanisme de conversion fiable à deux étages et d'une boucle de contrôle rapide optimisée par iDealTek-Electronics.Ce qui équilibre les exigences de faible ondulation de sortie et de vitesse de réponse de sortie CC rapide, faisant de cette série d'alimentations à découpage haute puissance peut fournir une sortie CC haute précision, faible ondulation, haute stabilité et haute puissance avec une fonction de vitesse de réponse rapide du changer de source d'alimentation.Toutes les alimentations CC de la série MTP sont équipées d'une capacité de surcharge de courant nominale à court terme 2 fois (sauf pour certains modèles de sortie à courant élevé) pour faire face à la demande de la charge inductive et mixte pour une sortie à courant élevé au moment du démarrage.


Présentation de la technologie clé

Conception de conduit d'air

Conception de conduit d'air de type \"cheminée\" indépendante à étanchéité totale adoptée, le circuit interne utilise un ventilateur de refroidissement indépendant pour améliorer l'effet de dissipation de chaleur du produit, et l'entrée d'air a des mesures anti-poussière, ce qui réduit considérablement la poussière et les débris entrant dans l'alimentation.Le radiateur et le ventilateur peuvent être nettoyés et entretenus séparément

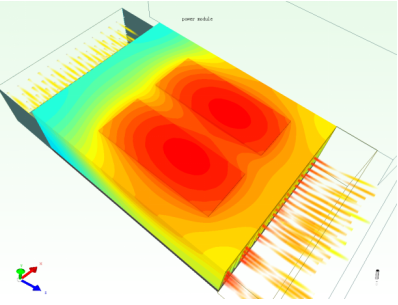

Le système de dissipation thermique est soumis à une simulation rigoureuse et à des tests réels, et est conçu avec fiabilité en tenant compte des normes nationales et des normes d'entreprise pour garantir que l'appareil a une faible élévation de température et une longue durée de vie.



Conception modulaire

L'alimentation électrique suit le concept et les exigences de conception modulaire.Selon l'analyse des caractéristiques et des fonctions du produit, chaque sous-système utilisera des composants avec des fonctions indépendantes.Grâce à la structure de jeu de barres laminée et à l'utilisation d'unités d'alimentation normalisées vérifiées à long terme, la détection de boucle est efficacement réduite et la fiabilité du fonctionnement du produit est considérablement améliorée.


Composant principal

Les appareils clés et importants sont tous des marques de renommée internationale et des appareils de haute qualité pour assurer la stabilité et la fiabilité du fonctionnement du produit.


Fonctions en vedette

CV / OC avec capacité de surcharge 2 fois (sauf pour les modèles avec ≥ 500A)

L'alimentation a deux modes de fonctionnement : le mode CV/CC et le mode CV/OC, les clients peuvent sélectionner différents modes de fonctionnement en fonction des exigences d'utilisation réelles.

(1)mode CV/CC

En mode CV / CC, la tension de sortie et le courant d'alimentation sont réglables en continu de 0 à la valeur nominale.

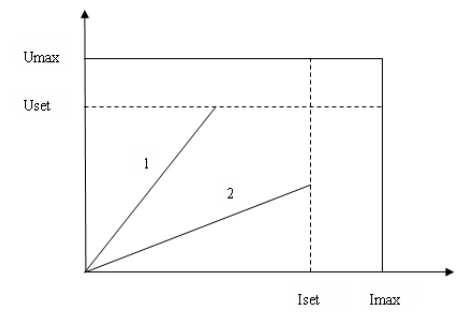

L'alimentation fonctionne soit en état de tension constante (CV) soit en état de courant constant (CC), les états de fonctionnement CV et CC sont automatiquement commutables, les conditions de commutation sont déterminées par les valeurs de tension et de courant et la valeur de résistance de charge du client.Pour plus de détails, veuillez vous référer à la figure suivante.

En état CV, la tension de sortie est réglable et régulée ;le courant de sortie varie avec la valeur de la tension de sortie et la résistance de charge du client.

En état CC, le courant de sortie est réglable et régulé, la tension de sortie varie avec la valeur du courant de sortie et la résistance de charge du client.



(2) Mode CV/OC

En mode CV / OC (surintensité), outre la fonction CV, l'alimentation a toujours une capacité de fonctionnement en surintensité (OCP n'est pas valide dans ce mode), paramètres détaillés ci-dessous :

0% ~ 100% valeur nominale actuelle fonctionnant en continu avec charge

100 % ~ 125 % de la valeur du courant nominal résistent à un fonctionnement continu de 600 s

125 % ~ 150 % de la valeur de courant nominale résistent à un fonctionnement continu de 60 s

150 % ~ 200 % de la valeur du courant nominal résistent à un fonctionnement continu de 5 s

Alimentation automatique protégée et arrête la sortie lorsque Max.Temps de surintensité dépassé.

Fonction de réglage de la valeur OVP et OCP

Les valeurs OVP et OCP peuvent être définies via l'interface de commande frontale, l'alimentation peut automatiquement arrêter la sortie lorsque la tension de sortie ou le courant de sortie dépasse les valeurs de protection définies.

OVP : valeur de protection contre les surtensions.

OCP : valeur de protection contre les surintensités.


Fonction de compensation de chute de tension de ligne automatique

L'alimentation dispose d'une borne de détection de compensation de chute de tension de ligne automatique (comsense).Connectez les bornes aux extrémités de la charge.L'alimentation détecte automatiquement la valeur de tension des extrémités de charge et compense automatiquement la chute de tension de ligne causée par la ligne électrique.En même temps, il peut être personnalisé pour détecter si les bornes de la batterie sont connectées à l'envers pour réaliser la fonction de protection anti-retour pour le chargement de la batterie.


Fonction d'auto-décharge rapide

L'alimentation a un circuit de décharge intégré, qui peut libérer rapidement l'énergie électrique dans le condensateur de sortie après l'arrêt de l'alimentation, afin d'éviter les blessures causées par un contact accidentel avec la borne de sortie juste après l'arrêt de l'alimentation.


Protection de court circuit

L'alimentation peut s'adapter à deux types de conditions de court-circuit comme ci-dessous :

Si l'alimentation a été court-circuitée avant de démarrer la sortie, l'alimentation peut être démarrée normalement et fonctionner en continu pendant une longue période.

Si l'alimentation subit un court-circuit soudain pendant le fonctionnement avec charge, l'alimentation arrêtera automatiquement la sortie et déclenchera une alarme sonore, les LED sur le panneau avant afficheront le code d'alarme correspondant.


Caractéristiques

Saisir

Mode de connexion

Triphasé, quatre fils + GND


Tension

380V±10%


La fréquence

50Hz/60Hz±5Hz

Sortir

Puissance nominale

*** kW


Plage de réglage de la tension de sortie

0V ~ ****V


Plage de réglage du courant de sortie

0A ~ ****A


Précision de la tension de sortie

0,5 % FS


Précision du courant de sortie

0,5 % FS


Régulation de ligne

≤0.2%FS


Régulation de charge

≤0.2%FS


Dérive de température

0,04 % FS/℃


Dérive temporelle

0,3 % FS


Ondulation (Vr.ms)

≤0,5 % FS (mesuré à la tension nominale avec une charge résistive de 80 % à 100 %)


Temps de réponse

≤20ms (mesuré à une charge résistive de 10 % à 90 %)


Efficacité

≥88% (mesuré à 80%-100% de charge résistive)


Capacité de travail

Résistez à un travail continu à long terme.

Réglage et affichage

Mode de contrôle

Local

Écran tactile LCD en façade.



À distance

Interface de communication RS485.

Conforme à la norme MODBUS-RTU.


Mode d'affichage

Éléments d'affichage de l'écran tactile comme ci-dessous :

1. Affichage de l'état de fonctionnement en temps réel (état de panne, état de fonctionnement, état d'arrêt, état d'arrêt d'urgence)

2. Affichage du mode de fonctionnement (CV / CC)

3. Tension de sortie/affichage du courant.

4. Système d'alimentation et informations sur les défauts interrogeables.


Erreur de configuration et d'affichage

Tension

0,5 % FS



Courant

0,5 % FS


Résolution d'affichage

Tension

Affichage à quatre chiffres avec une résolution minimale de 0,01 V

(Ue 30V)




Affichage à quatre chiffres avec une résolution minimale de 0,1 V

(30V < Ue < 1000V)




Affichage à quatre chiffres avec une résolution minimale de 1V

(Ue 1000V)



Courant

Affichage à quatre chiffres avec une résolution minimale de 0,01A

(c'est-à-dire ≤ 50A)




Affichage à quatre chiffres avec une résolution minimale de 0,1 A

(50A < Ie < 1000A)




Affichage à quatre chiffres avec une résolution minimale de 1A

(c'est-à-dire ≥ 1000A)

Compensation de tension automatique

≤5V (Ue 100V)


≤10V (100V<Ue 300V)


≤15V (300V< Ue ≤ 1000V)

Capacité de surcharge

Iout≤1.25 Ie, arrêt de la sortie après 600s.

Iout≤1.5Ie, arrêt de la sortie après 60s.

Iout≤2Ie, arrêt de la sortie après 5s

Iout\"2Ie, arrêt immédiat de la sortie.

Fonctions de protection et de surveillance

Protection d'entrée

L'entrée manque de tension et manque de protection de phase.


Protection contre les surtensions de sortie (OVP)

Valeur de protection contre les surtensions de sortie réglable.

L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surtension.


Protection contre les surintensités de sortie (OCP)

Valeur de protection contre les surintensités de sortie réglable.

L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surintensité.


Protection contre la surchauffe (OTP)

L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse 85 °C.


Protection contre les courts-circuits de sortie

L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie est en court-circuit.


Protection automatique de compensation de tension

Protection contre les surcompensations de sortie / protection contre les connexions inversées de la ligne de compensation

Bruit

75dB

Degré de protection

IP20

Méthode de refroidissement

Refroidissement par air forcé

Des dispositifs de sécurité

La resistance d'isolement

≥20MΩ


Capacité de tension de tenue

Test 60s @ 2000VDC, pas de flash-over ou d'étincelle.


Résistance d'inductance de mise à la terre

≤100mΩ

Les conditions de travail

Température ambiante

0℃~45℃


Humidité

10%~90% (sans condensation)


Hauteur

2000m

Taille (L*H*P) (mm)

1300*2100*800


Fonctions optionnelles

Contrôle analogique via un signal 0 ~ 5V / 0 ~ 10V ou 4mA ~ 20mA.(+CA)

Fonction de limitation de puissance de sortie (+PL)

Unité de décharge d'énergie automatique intégrée (+EDU)

Circuit de verrouillage 24V (+ILK)


Liste des modèles standards

Modèle

MTP-0120-1000T

MTP-0150-0800T

MTP-0200-0600T

MTP-0300-0400T

MTP-0600-0200T

MTP-1000-0120T

Puissance nominale

120KW

Tension nominale

120.0V

150.0V

200.0V

300.0V

600.0V

1000V

Courant nominal

1000A

800.0A

600.0A

400.0A

200.0A

120.0A

Modèle

MTP-0150-1000T

MTP-0200-0750T

MTP-0300-0500T

MTP-0500-0300T

MTP-0800-0188T

MTP-1000-0150T

Puissance nominale

150KW

Tension nominale

150.0V

200.0V

300.0V

500.0V

800.0V

1000V

Courant nominal

1000A

750.0A

500.0A

300.0A

188,0A

150.0A

Modèle

MTP-0150-1335T

MTP-0200-1000T

MTP-0300-0667T

MTP-0500-0400T

MTP-0800-0250T

MTP-1000-0200T

Puissance nominale

200KW

Tension nominale

150.0V

200.0V

300.0V

500.0V

800.0V

1000V

Courant nominal

1335A

1000A

667.0A

400.0A

250.0A

200.0A


Environnement d'installation

Température ambiante : veuillez faire en sorte que la source d'alimentation fonctionne dans une plage de température sûre (0 ~ 45 ) ou cela affecterait la durée de vie de la source d'alimentation.

Veuillez installer la source d'alimentation à au moins 50 cm de distance de l'environnement pour avoir une meilleure ventilation.

Veuillez installer la source d'alimentation à l'abri des vibrations (moins de 0,6 G), en particulier des équipements tels que le perforateur.

Gardez la source d'alimentation à l'abri du soleil direct, de l'humidité ou d'un endroit avec un globule d'eau.

Gardez la source d'alimentation des gaz corrosifs, inflammables et explosifs.

Gardez la source d'alimentation à l'écart des taches d'huile, de la poussière et de la poussière métallique.
