Aperçu
Sur la base d'alimentations CC 10 ~ 15KW intégrées dans un châssis rack 5U, via une connexion parallèle de modules internes basée sur la topologie de processus d'alimentation CA/CC à commutation de phase à pont complet d'iDeal-Electronics, les alimentations CC haute puissance avec 20KW La sortie ~30KW peut être réalisée avec un châssis standard 10U standard de 19 pouces avec une plage de tension de sortie de 50Vdc à 1000Vdc.Les alimentations CC avec châssis 10U offrent la puissance de sortie la plus élevée parmi les alimentations CC haute puissance de la série MTP avec châssis montés en rack.
En plus du mode de sortie de surcharge à tension constante standard, en raison de l'espace accru du châssis, l'alimentation CC du châssis 10U peut choisir d'ajouter près de 10 % de l'unité de décharge pour faire face à la force électromotrice arrière qui pourrait générer dans le essai du moteur de moyenne puissance.
Les alimentations CC haute puissance pour châssis 10U sont principalement utilisées pour l'intégration de systèmes de lignes de test de moteurs, de lignes de production de charge de batterie et d'applications de produits de test de vieillissement d'onduleur photovoltaïque.
Caractéristiques
Entrée et sortie isolées pour un fonctionnement sûr.
Mode de sortie CV & CC, tension et courant de sortie réglables en continu à pleine échelle.
Circuit de filtrage à plusieurs étages adopté pour réduire les interférences harmoniques avec le réseau électrique.
Double circuit en boucle fermée, vitesse de réponse rapide et sortie stable.
Technologie de commutation douce à déphasage à pont complet, l'efficacité globale est jusqu'à 88%.
Avec interface de communication RS485, conforme au protocole de communication MODBUS-RTU.
Transformateurs haute fréquence amorphes et inductance enrobée adoptés pour une augmentation de température plus faible et une meilleure fiabilité.
Les bornes d'entrée et de sortie sont équipées d'un blindage de sécurité pour assurer la sécurité de l'installation.
Principe Introduction

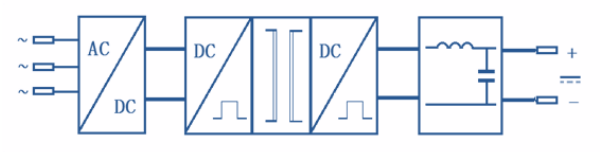

Cette série d'alimentations CA - CC haute puissance est équipée d'un circuit logique de commande de mécanisme de conversion fiable à deux étages et d'une boucle de contrôle rapide optimisée par iDealTek-Electronics.Ce qui équilibre les exigences de faible ondulation de sortie et de vitesse de réponse de sortie CC rapide, faisant de cette série d'alimentations à découpage haute puissance peut fournir une sortie CC haute précision, faible ondulation, haute stabilité et haute puissance avec une fonction de vitesse de réponse rapide du changer de source d'alimentation.Toutes les alimentations CC de la série MTP sont équipées d'une capacité de surcharge de courant nominale à court terme 2 fois (sauf pour certains modèles de sortie à courant élevé) pour faire face à la demande de la charge inductive et mixte pour une sortie à courant élevé au moment du démarrage.
Présentation de la technologie clé
Conception de conduit d'air
Conception de conduit d'air de type \"cheminée\" indépendante à étanchéité totale adoptée, le circuit interne utilise un ventilateur de refroidissement indépendant pour améliorer l'effet de dissipation de chaleur du produit, et l'entrée d'air a des mesures anti-poussière, ce qui réduit considérablement la poussière et les débris entrant dans l'alimentation.Le radiateur et le ventilateur peuvent être nettoyés et entretenus séparément

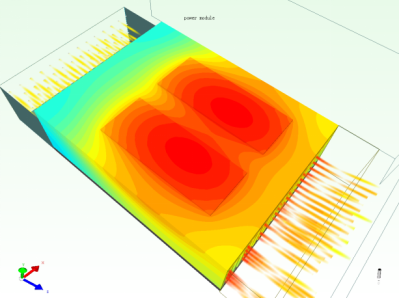

Le système de dissipation thermique est soumis à une simulation rigoureuse et à des tests réels, et est conçu avec fiabilité en tenant compte des normes nationales et des normes d'entreprise pour garantir que l'appareil a une faible élévation de température et une longue durée de vie.
Conception modulaire
L'alimentation électrique suit le concept et les exigences de conception modulaire.Selon l'analyse des caractéristiques et des fonctions du produit, chaque sous-système utilisera des composants avec des fonctions indépendantes.Grâce à la structure de jeu de barres laminée et à l'utilisation d'unités d'alimentation normalisées vérifiées à long terme, la détection de boucle est efficacement réduite et la fiabilité du fonctionnement du produit est considérablement améliorée.
Composant principal
Les appareils clés et importants sont tous des marques de renommée internationale et des appareils de haute qualité pour assurer la stabilité et la fiabilité du fonctionnement du produit.
Fonctions en vedette
CV / OC avec capacité de surcharge 2 fois (sauf pour les modèles avec ≥ 500A)

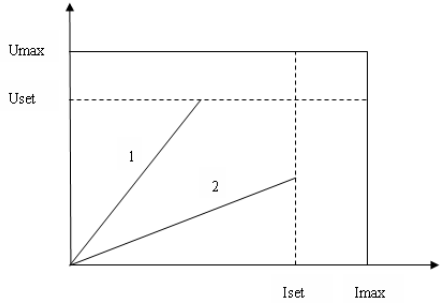

L'alimentation a deux modes de fonctionnement : le mode CV/CC et le mode CV/OC, les clients peuvent sélectionner différents modes de fonctionnement en fonction des exigences d'utilisation réelles.
(1)mode CV/CC
En mode CV / CC, la tension de sortie et le courant d'alimentation sont réglables en continu de 0 à la valeur nominale.
L'alimentation fonctionne soit en état de tension constante (CV) soit en état de courant constant (CC), les états de fonctionnement CV et CC sont automatiquement commutables, les conditions de commutation sont déterminées par les valeurs de tension et de courant et la valeur de résistance de charge du client.Pour plus de détails, veuillez vous référer à la figure suivante.
En état CV, la tension de sortie est réglable et régulée ;le courant de sortie varie avec la valeur de la tension de sortie et la résistance de charge du client.
En état CC, le courant de sortie est réglable et régulé, la tension de sortie varie avec la valeur du courant de sortie et la résistance de charge du client.
(2) Mode CV/OC
En mode CV / OC (surintensité), outre la fonction CV, l'alimentation a toujours une capacité de fonctionnement en surintensité (OCP n'est pas valide dans ce mode), paramètres détaillés ci-dessous :
0% ~ 100% valeur nominale actuelle fonctionnant en continu avec charge
100 % ~ 125 % de la valeur du courant nominal résistent à un fonctionnement continu de 600 s
125 % ~ 150 % de la valeur de courant nominale résistent à un fonctionnement continu de 60 s
150 % ~ 200 % de la valeur du courant nominal résistent à un fonctionnement continu de 5 s
Alimentation automatique protégée et arrête la sortie lorsque Max.Temps de surintensité dépassé.
Fonction de réglage de la valeur OVP et OCP
Les valeurs OVP et OCP peuvent être définies via l'interface de commande frontale, l'alimentation peut automatiquement arrêter la sortie lorsque la tension de sortie ou le courant de sortie dépasse les valeurs de protection définies.
OVP : valeur de protection contre les surtensions.
OCP : valeur de protection contre les surintensités.
Fonction de compensation de chute de tension de ligne automatique
L'alimentation dispose d'une borne de détection de compensation de chute de tension de ligne automatique (comsense).Connectez les bornes aux extrémités de la charge.L'alimentation détecte automatiquement la valeur de tension des extrémités de charge et compense automatiquement la chute de tension de ligne causée par la ligne électrique.En même temps, il peut être personnalisé pour détecter si les bornes de la batterie sont connectées à l'envers pour réaliser la fonction de protection anti-retour pour le chargement de la batterie.
Fonction d'auto-décharge rapide
L'alimentation a un circuit de décharge intégré, qui peut libérer rapidement l'énergie électrique dans le condensateur de sortie après l'arrêt de l'alimentation, afin d'éviter les blessures causées par un contact accidentel avec la borne de sortie juste après l'arrêt de l'alimentation.
Protection de court circuit
L'alimentation peut s'adapter à deux types de conditions de court-circuit comme ci-dessous :
Si l'alimentation a été court-circuitée avant de démarrer la sortie, l'alimentation peut être démarrée normalement et fonctionner en continu pendant une longue période.
Si l'alimentation subit un court-circuit soudain pendant le fonctionnement avec charge, l'alimentation arrêtera automatiquement la sortie et déclenchera une alarme sonore, les LED sur le panneau avant afficheront le code d'alarme correspondant.
Caractéristiques | ||||
Saisir | Mode de connexion | Triphasé, quatre fils + GND | ||
Tension | 380V±10% | |||
La fréquence | 50Hz/60Hz±5Hz | |||
Sortir | Puissance nominale | ** kW | ||
Plage de réglage de la tension de sortie | 0V ~ ****V | |||
Plage de réglage du courant de sortie | 0A ~ ***A | |||
Précision de la tension de sortie | 0,5 % FS | |||
Précision du courant de sortie | 0,5 % FS | |||
Régulation de ligne | ≤0.2%FS | |||
Régulation de charge | ≤0.2%FS | |||
Dérive de température | 0,04 % FS/℃ | |||
Dérive temporelle | 0,3 % FS | |||
Ondulation (Vr.ms) | ≤0,5 % FS (mesuré à la tension nominale avec une charge résistive de 80 % à 100 %) | |||
Temps de réponse | ≤10ms (mesuré à une charge résistive de 10 % à 90 %) | |||
Efficacité | ≥88% (mesuré à 80%-100% de charge résistive) | |||
Capacité de travail | Résistez à un travail continu à long terme. | |||
Réglage et affichage | Mode de contrôle | Local | Bouton de commande du panneau avant | |
À distance | Interface de communication RS485. Conforme à la norme MODBUS-RTU. | |||
Mode d'affichage | Affichage numérique LED | |||
Erreur de configuration et d'affichage | Tension | 0,5 % FS | ||
Courant | 0,5 % FS | |||
Résolution d'affichage | Tension | Affichage à quatre chiffres avec une résolution minimale de 0,01 V (Ue 30V) | ||
Affichage à quatre chiffres avec une résolution minimale de 0,1 V (30V < Ue < 1000V) | ||||
Affichage à quatre chiffres avec une résolution minimale de 1V (Ue 1000V) | ||||
Courant | Affichage à quatre chiffres avec une résolution minimale de 0,01A (c'est-à-dire ≤ 50A) | |||
Affichage à quatre chiffres avec une résolution minimale de 0,1 A (50A < Ie < 1000A) | ||||
Affichage à quatre chiffres avec une résolution minimale de 1A (c'est-à-dire ≥ 1000A) | ||||
Compensation de tension automatique | ≤5V (Ue 100V) | |||
≤10V (100V＜Ue 300V) | ||||
≤15V (300V＜ Ue ≤ 1000V) | ||||
Capacité de surcharge | Iout≤1.25 Ie, arrêt de la sortie après 600s. Iout≤1.5Ie, arrêt de la sortie après 60s. Iout≤2Ie, arrêt de la sortie après 5s Iout\"2Ie, arrêt immédiat de la sortie. | |||
Fonctions de protection et de surveillance | Protection contre les surtensions de sortie (OVP) | Valeur de protection contre les surtensions de sortie réglable. L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surtension. | ||
Protection contre les surintensités de sortie (OCP) | Valeur de protection contre les surintensités de sortie réglable. L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie a une surintensité. | |||
Protection contre la surchauffe (OTP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse 85 °C. | |||
Protection contre les courts-circuits de sortie | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la sortie est en court-circuit. | |||
Protection automatique de compensation de tension | Protection contre les surcompensations de sortie / protection contre les connexions inversées de la ligne de compensation | |||
Bruit | 65dB | |||
Degré de protection | IP20 | |||
Méthode de refroidissement | Refroidissement par air forcé | |||
Des dispositifs de sécurité | La resistance d'isolement | ≥20MΩ | ||
Capacité de tension de tenue | Test 60s @ 2000VDC, pas de flash-over ou d'étincelle. | |||
Résistance d'inductance de mise à la terre | ≤100mΩ | |||
Les conditions de travail | Température ambiante | 0℃～45℃ | ||
Humidité | 10%～90% (sans condensation) | |||
Hauteur | 2000m | |||
Taille (L*H*P) (mm) | 500*450*550 (châssis standard 19'' 10U) | |||
Fonctions optionnelles
Contrôle analogique via un signal 0 ~ 5V / 0 ~ 10V ou 4mA ~ 20mA.(+CA)
Fonction de limitation de puissance de sortie (+PL)
Unité de décharge d'énergie automatique intégrée (+EDU)
Circuit de verrouillage 24V (+ILK)
Liste des modèles standards | ||||||||
Modèle | MTP-0050-0400T | MTP-0100-0200T | MTP-0120-0160T | MTP-0150-0133T | MTP-0200-0100T | MTP-0300-0070T | MTP-0600-0035T | MTP-1000-0020T |
Puissance nominale | 20KW | |||||||
Tension nominale | 50.0V | 100.0V | 120.0V | 150.0V | 200.0V | 300.0V | 600.0V | 1000V |
Courant nominal | 400.0A | 200.0A | 160.0A | 133.0A | 100.0A | 70.0A | 35.00A | 20.00A |
Modèle | MTP-0100-0300T | MTP-0150-0200T | MP-0200-0150T | MTP-0300-0100T | MTP-0600-0050T | MTP-1000-0030T | ||
Puissance nominale | 30KW | |||||||
Tension nominale | 100.0V | 150.0V | 200.0V | 300.0V | 600.0V | 1000V | ||
Courant nominal | 300.0A | 200.0A | 150.0A | 100.0A | 50,00A | 30.00A | ||
Environnement d'installation
Température ambiante : veuillez faire en sorte que la source d'alimentation fonctionne dans une plage de température sûre (0 ~ 45 ) ou cela affecterait la durée de vie de la source d'alimentation.
Veuillez installer la source d'alimentation à au moins 50 cm de distance de l'environnement pour avoir une meilleure ventilation.
Veuillez installer la source d'alimentation à l'abri des vibrations (moins de 0,6 G), en particulier des équipements tels que le perforateur.
Gardez la source d'alimentation à l'abri du soleil direct, de l'humidité ou d'un endroit avec un globule d'eau.
Gardez la source d'alimentation des gaz corrosifs, inflammables et explosifs.
Gardez la source d'alimentation à l'écart des taches d'huile, de la poussière et de la poussière métallique.
