La large gamme de produits d'alimentation d'iDealTek et la capacité unique de personnalisation des alimentations garantissent que chaque client peut obtenir une solution d'alimentation idéale et qualifiée.
État de disponibilité: | |
---|---|
Quantité: | |
Aperçu
Les alimentations CC en rack de la série SMP4000 sont des alimentations à découpage CC haute fréquence basées sur des MOSFET.Par rapport aux alimentations à découpage CC basées sur IGBT, les alimentations à découpage MOSFET ont une fréquence de commutation plus élevée. petits dispositifs semi-conducteurs et unités de filtrage LC.Cette série d'alimentations CC montées en rack a une densité de puissance plus élevée.
L'objectif principal de la conception des alimentations CC de la série SMP4000 est de prendre en charge le petit système de test nécessitant une miniaturisation, une densité de puissance élevée et adapté aux exigences d'alimentation CC montées en rack.L'alimentation adopte une armoire montée en rack standard de 19 pouces, adopte une entrée 220Vac monophasée avec une puissance de sortie conçue à 3KW, plage de tension de sortie 6Vdc à 700Vdc, principalement utilisée dans les tests de LED, petite galvanoplastie, nouveau chauffage de matériau, test de composants électriques et d'autres applications.
Cette série d'alimentations CC peut ajouter une quantité analogique RS485, 0-10 V ou une boucle de verrouillage 24 V pour réaliser le contrôle et la surveillance de l'intégration du système.
Caractéristiques
Max.La puissance de sortie atteint 3000W.
Modes de travail CV / CC, commutable automatiquement entre deux modes.
Tension et courant réglables en continu, réglage du potentiomètre à 10 tours.
Affichage LED de la tension de sortie et du courant.
Refroidissement par ventilateur intelligent, résiste à un travail continu.
Adaptabilité aux charges continues ou dynamiques.
Surchauffe et protection contre les surintensités.
Boîtier de paillasse 434*100*400.
Faible ondulation et bruit.
Applications
Test de rodage des produits, tels que les moteurs à courant continu, les ventilateurs à courant continu, le DVD du véhicule, l'AUDIO du véhicule, les résistances et les condensateurs, etc.
Test des LED, des moteurs et des ventilateurs CC.
Charge de l'accumulateur.
Laboratoires et universités.
Petit système d'électrolyse ou de galvanoplastie.
D'autres conditions nécessitent une sortie CC stable
Fonctions optionnelles
Port de contrôle analogique via un signal externe 0 ~ 5V / 0 ~ 10V ou 4mA ~ 20mA.
Port de communication RS485

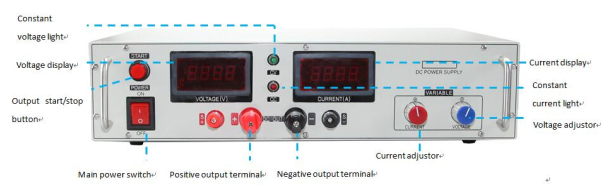

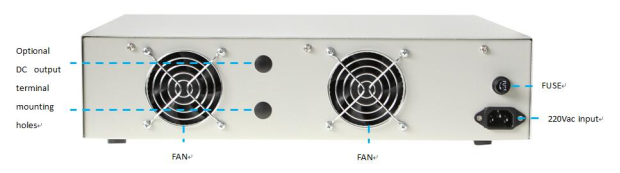

Instructions des panneaux avant et arrière
Caractéristiques | ||||||
Saisir | Tension | Monophasé 220V±10% | ||||
La fréquence | 50 Hz/60 Hz | |||||
Sortir | Puissance nominale | * kW | ||||
Tension de sortie | Plage de réglage | 0V ~ ***V | ||||
Régulation de ligne | <0,05%±20mV (stabilité @ ±10% UIN) | |||||
Régulation de charge | <0.08%±20mV (stabilité @ 10% ~ 90% variation de charge) | |||||
Ondulation | 500mV (RMS) | |||||
Temps de réponse | <5mS (Taux de régulation @ 10% ~ 100% d'écart de charge) | |||||
Courant de sortie | Plage de réglage | 0A ~ ***A | ||||
Régulation de ligne | <0,2% (stabilité @ ±10% UIN) | |||||
Régulation de charge | <0,08% (stabilité @ 0 ~ 100% UOUT) | |||||
Ondulation | 500mA (RMS) | |||||
Réglage et affichage | Mode de contrôle | Bouton de commande du panneau avant | ||||
Mode d'affichage | Affichage numérique LED | |||||
Fonctions de protection et de surveillance | Protection contre les surintensités de sortie (OCP) | Alimentation CC fonctionnant automatiquement et alarmes lorsque la sortie a une surintensité. | ||||
Protection contre la surchauffe (OTP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse 85 °C. | |||||
Bruit | 55dB | |||||
Degré de protection | IP20 | |||||
Méthode de refroidissement | Refroidissement par air forcé | |||||
Les conditions de travail | Température ambiante | 0℃~45℃ | ||||
Humidité | 10%~90% (sans condensation) | |||||
Hauteur | 2000m | |||||
Taille (L*H*P) (mm) | 434*110*400 (poignée exclue) | |||||
Poids | Environ.15Kg | |||||
Liste des modèles | ||||||
Mmodèle | Osortie | Ddimension (L*H*P) (mm) | Pagresser | |||
SMP406A | 6.0V | 60.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP406B | 80.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP406C | 100.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP418A | 18,0 V | 60.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP418B | 80.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP418C | 100.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP430A | 30.0V | 60.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP430B | 70.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP430C | 80.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP430D | 90.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP436A | 36,0 V | 60.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP436B | 70.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP436C | 80.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP450A | 50.0V | 50.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP450B | 60.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP460A | 60.0V | 50.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4100A | 100.0V | 15.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4100B | 20.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP4200A | 200.0V | 8.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4200B | 10.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP4250A | 250.0V | 5.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4250B | 6.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP4250C | 8.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP4300A | 300.0V | 6.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4300B | 8.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP4400A | 400.0V | 5.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4400B | 6.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP4500A | 500.0V | 4.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4500B | 5.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP4600A | 600.0V | 3.0A | 434*110*400 | Caisse en contreplaqué | ||
SMP4600B | 4.0A | 434*110*400 | Caisse en contreplaqué | |||
SMP37001 | 700.0V | 3.0A | 434*110*400 | Caisse en contreplaqué | ||
D'autres modèles arrivent bientôt. |
