Aperçu
La série SMP5000 d'alimentations CC est conçue avec la puissance la plus élevée parmi les alimentations à découpage CC haute fréquence basées sur des MOSFET.Sous une entrée 220Vac monophasée, la puissance de sortie conçue atteint 6KW, et la tension de sortie varie de 10Vdc à 800Vdc avec une faible ondulation, une haute précision et un rendement élevé et des caractéristiques électroniques à haute densité de puissance.
Les alimentations CC de la série SMP5000 sont une alimentation CC réglable à tension constante et à courant constant.La tension de sortie et le courant de sortie des alimentations peuvent être réglés séparément via les boutons sur le panneau avant.les compteurs de tension et de courant à LED indépendants peuvent afficher la tension de sortie et la valeur du courant séparément, et RS485, quantité analogique 0-10 V ou boucle de verrouillage 24 V peuvent être ajoutés pour réaliser le contrôle et la surveillance de l'intégration du système.
Grâce aux alimentations à découpage basées sur des MOSFET à fréquence de commutation plus élevée, la série SMP5000 d'alimentations CC montées en rack peut être intégrée dans le plus petit châssis standard monté en rack de 9 pouces à la même puissance en utilisant des dispositifs à semi-conducteur plus petits et un filtre LC unités, qui rendent les alimentations adaptées aux systèmes de test CC montés en rack, à la correspondance du système de vieillissement du chauffage des nouveaux matériaux, au système de test des fusibles, etc.
Caractéristiques
Max.La puissance de sortie atteint 6000W.
Modes de travail CV / CC, commutable automatiquement entre deux modes.
Tension et courant réglables en continu, réglage du potentiomètre à 10 tours.
Affichage LED de la tension de sortie et du courant.
Refroidissement par ventilateur intelligent, résiste à un travail continu.
Adaptabilité aux charges continues ou dynamiques.
Surchauffe et protection contre les surintensités.
Boîtier de paillasse 434*185*500.
Faible ondulation et bruit.
Applications
Test de rodage des produits, tels que les moteurs à courant continu, les ventilateurs à courant continu, le DVD du véhicule, l'AUDIO du véhicule, les résistances et les condensateurs, etc.
Test des LED, des moteurs et des ventilateurs CC.
Charge de l'accumulateur.
Laboratoires et universités.
Petit système d'électrolyse ou de galvanoplastie.
D'autres conditions nécessitent une sortie CC stable
Fonctions optionnelles
Port de contrôle analogique via un signal externe 0 ~ 5V / 0 ~ 10V ou 4mA ~ 20mA.
Port de communication RS485

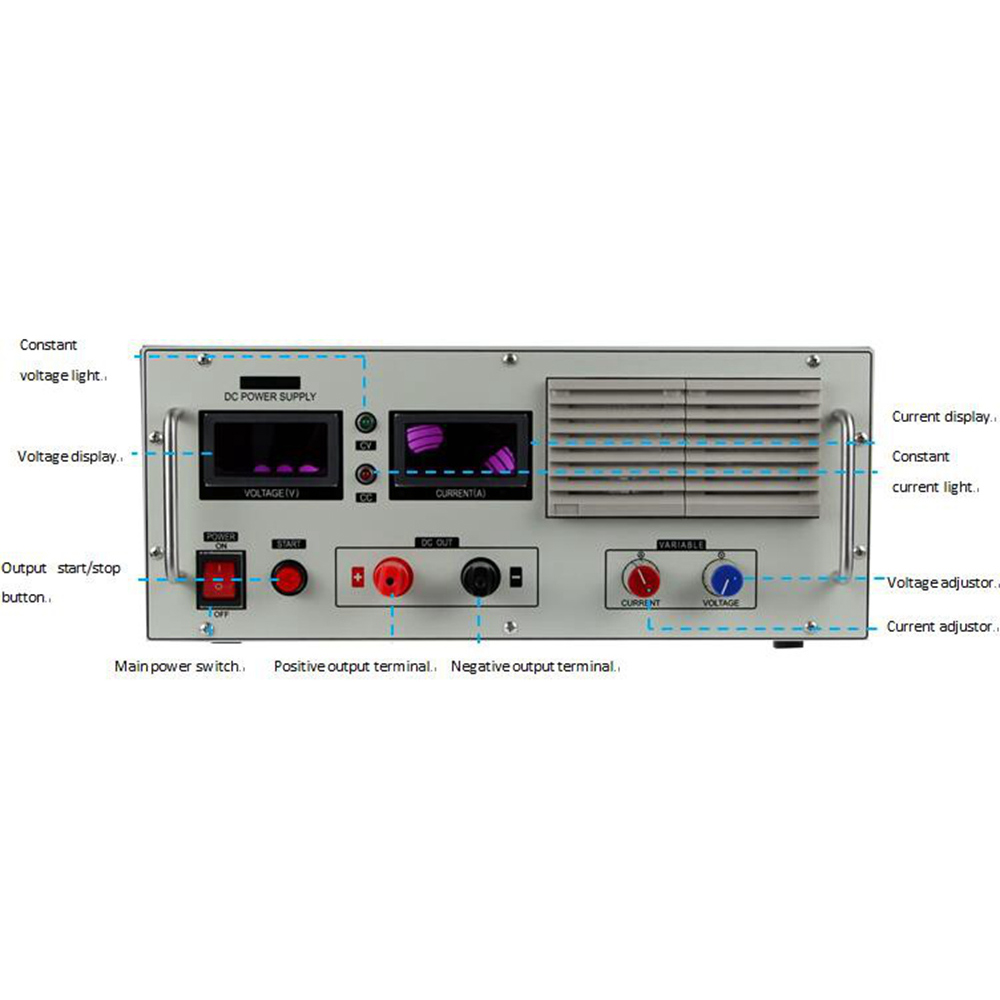

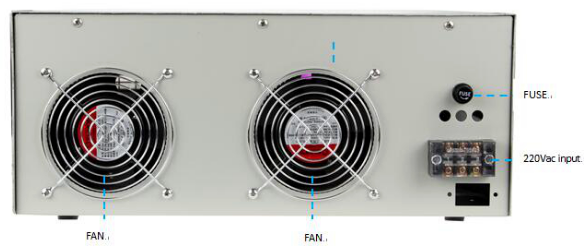

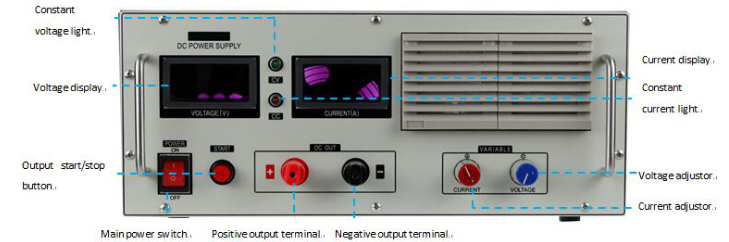

Instructions des panneaux avant et arrière
Caractéristiques | ||||||
Saisir | Tension | Monophasé 220V±10% | ||||
La fréquence | 50 Hz/60 Hz | |||||
Sortir | Puissance nominale | * kW | ||||
Tension de sortie | Plage de réglage | 0V ~ ***V | ||||
Régulation de ligne | <0,05%±20mV (stabilité @ ±10% UIN) | |||||
Régulation de charge | <0.08%±20mV (stabilité @ 10% ~ 90% variation de charge) | |||||
Ondulation | 500mV (RMS) | |||||
Temps de réponse | <5mS (Taux de régulation @ 10% ~ 100% d'écart de charge) | |||||
Courant de sortie | Plage de réglage | 0A ~ ***A | ||||
Régulation de ligne | <0,2% (stabilité @ ±10% UIN) | |||||
Régulation de charge | <0,08% (stabilité @ 0 ~ 100% UOUT) | |||||
Ondulation | 500mA (RMS) | |||||
Réglage et affichage | Mode de contrôle | Bouton de commande du panneau avant | ||||
Mode d'affichage | Affichage numérique LED | |||||
Fonctions de protection et de surveillance | Protection contre les surintensités de sortie (OCP) | Alimentation CC fonctionnant automatiquement et alarmes lorsque la sortie a une surintensité. | ||||
Protection contre la surchauffe (OTP) | L'alimentation coupe automatiquement la sortie et les alarmes lorsque la température interne de l'alimentation dépasse 85 °C. | |||||
Bruit | 55dB | |||||
Degré de protection | IP20 | |||||
Méthode de refroidissement | Refroidissement par air forcé | |||||
Les conditions de travail | Température ambiante | 0℃~45℃ | ||||
Humidité | 10%~90% (sans condensation) | |||||
Hauteur | 2000m | |||||
Taille (L*H*P) (mm) | 434*180*500 (poignée exclue) | |||||
Poids | Environ.20 ~ 25Kg | |||||
Liste des modèles | ||||||
Mmodèle | Osortie | Ddimension (L*H*P) (mm) | Pagresser | |||
SMP506A | 6.0V | 150.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP506B | 200.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP506C | 300.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP518A | 18,0 V | 150.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP518B | 200.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP518C | 300.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP530A | 30.0V | 150.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP530B | 200.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP536A | 36,0 V | 100.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP536B | 150.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP550A | 50.0V | 80.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP550B | 100.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP560A | 60.0V | 80.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP560B | 100.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP580A | 80.0V | 50.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP580B | 80.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5100A | 100.0V | 30.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5100B | 40.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5100C | 25.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5120A | 120.0V | 50.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5200A | 200.0V | 20.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5200B | 25.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5250A | 250.0V | 10.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5250B | 15.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5250C | 20.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5300A | 300.0V | 10.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5300B | 15.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5400A | 400.0V | 10.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5400B | 15.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5500A | 500.0V | 8.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5500B | 10.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5600A | 600.0V | 5.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5600B | 8.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5700A | 700.0V | 5.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5700B | 7.0A | 434*180*500 | Caisse en contreplaqué | |||
SMP5800A | 800.0V | 4.0A | 434*180*500 | Caisse en contreplaqué | ||
SMP5800B | 6.0A | 434*180*500 | Caisse en contreplaqué | |||
D'autres modèles arrivent bientôt. |
